Le poste préfabriqué en boîte pour énergie nouvelle hérite des avantages traditionnels des postes préfabriqués Xuji, avec des caractéristiques d'intelligence et d'efficacité élevées, de sécurité et de fiabilité, d'économie d'énergie et de protection de l'environnement, de structure compacte et d'apparence esthétique. Le produit est conçu, fabriqué et testé conformément à la norme GB/T 17467 « Postes préfabriqués haute/basse tension », et est adapté aux occasions de production éolienne, photovoltaïque, etc. de 40,5 kV et moins, 1000~12500 kVA.
1/1

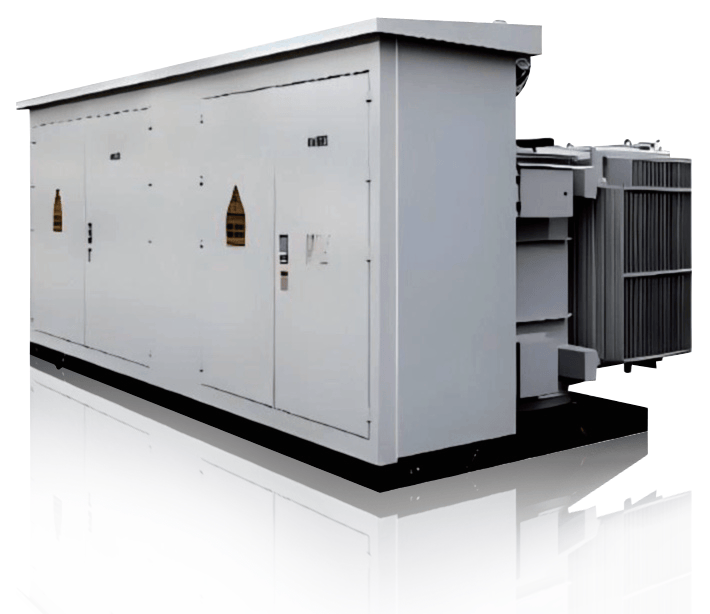

Poste préfabriqué haute/basse tension H-40.5/0.4~1.14kV dédié à la production d'énergie nouvelle
Demander un devis
Chine
6 Xianghai Road, Parc industriel de haute technologie de Xiamen (Xiang'an), Xiamen, Chine
+86 592 3671600
Présentation
Paramètres du produit
| Catégorie | Élément | Unité | Paramètre |
| Unité haute tension | Fréquence nominale | Hz | 50/60 |
| Tension nominale | kV | 12/40.5 | |
| Tension de tenue à fréquence industrielle nominale à la terre et entre phases/entre contacts d'isolement | kV | 42/48(12kV) 95/118(40.5kV) |
|
| Tension de tenue aux chocs de foudre nominale à la terre et entre phases/entre contacts d'isolement | kV | 75/85(12kV) 185/215(40.5kV) |
|
| Courant nominal | A | 630/1250 | |
| Courant de tenue de courte durée nominal | kA/s | 20/4,25/4,31.5/4 | |
| Courant de crête de tenue nominal | kA | 6,380 | |
| Unité basse tension | Tension nominale | V | 400/690/800/1140 |
| Courant nominal du circuit principal | A | 1000-6300 | |
| Courant de tenue de courte durée nominal du circuit principal | kA | 40,50,63,70,80 | |
| Transformateur | Capacité nominale | kVA | 1000-12500 |
| Tension d'impédance | 6%,6.5%,7%,8%,9% | ||
| Plage de prises | ±2x2.5% | ||
| Groupe de connexion | Dyn11/Dy11/d11 | ||
| Boîtier | Degré de protection de l'enveloppe | IP54 | |
| Courant de tenue de courte durée du circuit de mise à la terre | kA | 31.5 | |
| Niveau d'élévation de température de l'enveloppe du poste préfabriqué | K | 1,015 |
