BP-2CD Busbar Protection_Distributed
BP-2CD est une protection différentielle de jeu de barres distribuée destinée à protéger et à surveiller divers agencements de jeux de barres de différents niveaux de tension,
allant de 35 kV à 1 000 kV. BP-2CD convient à diverses configurations de jeux de barres,
y compris un jeu de barres unique, un jeu de barres unique avec disjoncteur de section de bus,
double jeu de barres,
double jeu de barres avec disjoncteurs de section de bus et disjoncteurs de coupleur de bus, et disjoncteur un et demi.
|
ltem
|
Parameter
|
|
Performance
|
32-bit high performance dual-core processor,internal high speed bus and intelligent I/O ports
|
|

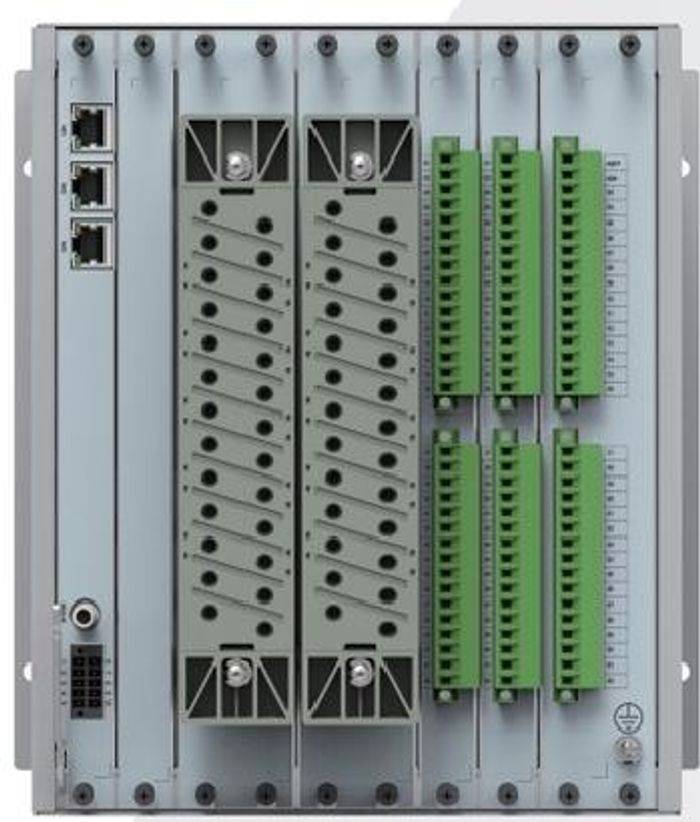

Hardware
|
Modularized hardware design,flexibly configurable,easy extension
|
|

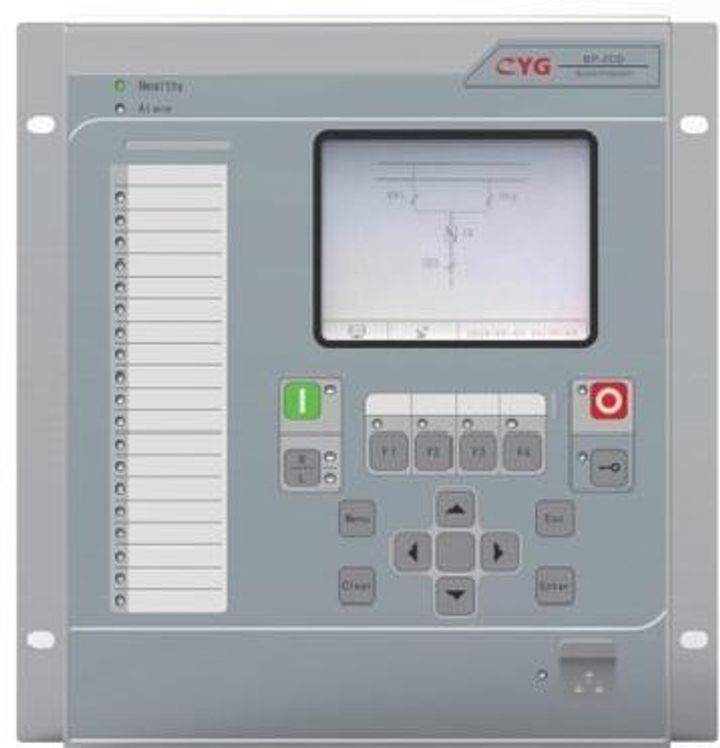

Interface
|
The human machine interface(HMI)with a small control module(a 320×240-dot LCD,a 16-key keypad and 21 LED indicators)
|
|
Communication
|
Ethernet network,RS-485 serial ports.Communication protocol optional: IEC61850,IEC60870-5-103,DNP3.0 or ModBus.
|
|
Analog
|
Support the protocol IEC60044-8,IEC61850-9-2 and G0OSE,constantly measures and calculates voltage,current,power and frequency.
|
|
Recording
|
Fault and disturbance waves,operation reports,supervision,control opera- tion records and time tagged sequence of events.
|
