Câbles haute tension 66-500 kV

Demander un devis

Jiangsu Zhongtian Technology Co., Ltd.

Région:

Chine

Adresse:

Village de Zhongtian, bourg de Hekou, district de Rudong, province du Jiangsu

Conseil:

86-0513-83599738

E-mail:

sales@zttgroup.com

Contact en ligne

Favoris

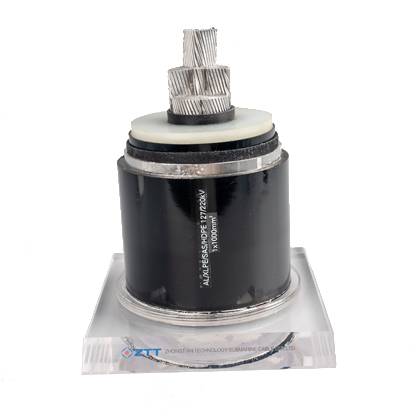

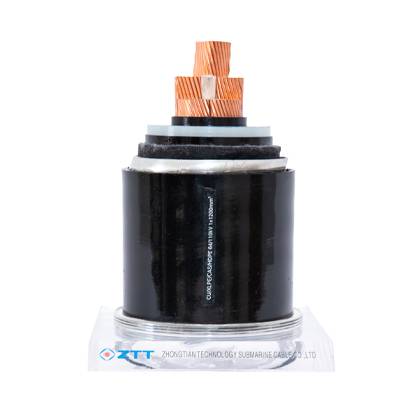

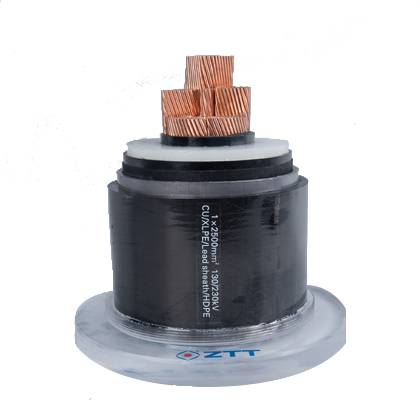

Les câbles haute tension ZTT offrent d'excellentes performances électriques, adaptés à la transmission d'électricité sur de longues distances. Ils peuvent être équipés de performances spéciales telles que ignifuge, étanche, anti-termite selon les exigences du client.

Câble à gaine aluminium lisse : La gaine en aluminium lisse entre en contact plus étroit avec la couche tampon, réduisant considérablement sa résistance thermique. Il peut supporter un courant de court-circuit plus important, excellente conductivité, rendant le fonctionnement du câble plus fiable.

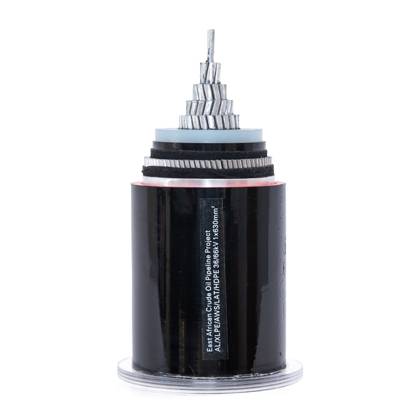

Câble à gaine aluminium ondulée : La gaine en aluminium ondulée entre en contact plus étroit avec la couche tampon, réduisant considérablement sa résistance thermique. Il peut supporter un courant de court-circuit de défaut plus important, excellente conductivité, plus fiable pour les clients.

Câble armuré fil cuivre/aluminium + bande composite aluminium-plastique : Ce type de gaine métallique est généralement plus léger et peut supporter un courant de défaut plus élevé.

Tension nominale : 38/66 kV, 36/66 kV
Section nominale du conducteur		mm²	240	300	400	500	630	800	1000	1200	1600	2000
Épaisseur de la couche isolante		mm	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0
Diamètre extérieur approximatif		mm	72,5	74,7	77,2	80,4	83,9	88,8	97,3	102,2	108,9	114,7
Poids approximatif		kg/m	6.6	7.3	8.2	9,5	11.1	13.0	16.0	18.1	22.3	26,6
Résistance CC maximale du conducteur à 20°C		Ω/km	0,0754	0,0601	0,0470	0,0366	0,0283	0,0221	0,0176	0,0151	0,0113	0,0090
Résistance CC maximale du conducteur à 90°C		Ω/km	0,0970	0,0777	0,0613	0,0484	0,0384	0,0310	0,0247	0,0218	0,0175	0,0151
Capacité électrique		μF/km	0,168	0,180	0,194	0,211	0,230	0,252	0,292	0,310	0,346	0,378
Inductance	Plat	mH/km	0,7615	0,7386	0,7154	0,6891	0,6639	0,6374	0,6054	0,5892	0,5600	0,5399
Inductance	Trèfle	mH/km	0,4677	0,4507	0,4341	0,4160	0,3992	0,3842	0,3705	0,3641	0,3475	0,3378
Capacité de transport de courant de référence (gaine en aluminium ondulée)
Dans l'air	Plat	UN	645	739	854	990	1146	1307	1505	1623	1863	2044
Dans l'air	Trèfle	UN	579	659	755	866	988	1110	1273	1364	1533	1656
Enterré	Plat	UN	565	638	727	828	941	1053	1181	1255	1395	1490
Enterré	Trèfle	UN	515	579	655	739	828	915	1023	1082	1183	1252

50/66 kV, 48/66 kV
Section nominale du conducteur		mm²	240	300	400	500	630	800	1000	1200	1600	2000
Épaisseur de la couche isolante		mm	14.0	14.0	14.0	14.0	14.0	14.0	14.0	14.0	14.0	14.0
Diamètre extérieur approximatif		mm	76,5	78,7	81,2	84,4	87,9	92,8	101,3	106,2	112,9	118,7
Poids approximatif		kg/m	7.1	7,9	8,9	10.1	11,7	13,7	16,8	18,9	23.2	27,5
Résistance CC maximale du conducteur à 20°C		Ω/km	0,0754	0,0601	0,0470	0,0366	0,0283	0,0221	0,0176	0,0151	0,0113	0,0090
Résistance CC maximale du conducteur à 90°C		Ω/km	0,0970	0,0777	0,0613	0,0484	0,0384	0,0310	0,0247	0,0218	0,0175	0,0151
Capacité électrique		μF/km	0,151	0,161	0,173	0,189	0,205	0,223	0,259	0,274	0,305	0,332
Inductance	Plat	mH/km	0,7615	0,7386	0,7154	0,6891	0,6639	0,6374	0,6054	0,5892	0,5600	0,5399
Inductance	Trèfle	mH/km	0,4785	0,4612	0,4442	0,4257	0,4085	0,3930	0,3785	0,3718	0,3548	0,3447
Capacité de transport de courant de référence (gaine en aluminium ondulée)
Dans l'air	Plat	UN	642	735	848	983	1137	1296	1491	1607	1844	2021
Dans l'air	Trèfle	UN	578	658	754	864	986	1108	1269	1359	1528	1651
Enterré	Plat	UN	562	635	723	823	935	1046	1171	1244	1380	1473
Enterré	Trèfle	UN	514	579	654	738	827	914	1020	1079	1180	1249
Dans le pipeline (Enterré)	Plat	UN	504	570	650	740	841	942	1061	1129	1255	1342
Dans le pipeline (Enterré)	Trèfle	UN	487	551	628	716	813	910	1038	1109	1245	1350

64/110 kV
Section nominale du conducteur		mm²	240	300	400	500	630	800	1000	1200	1600	2000
Épaisseur de la couche isolante		mm	19.0	18,5	17,5	17.0	16,5	16.0	16.0	16.0	16.0	16.0
Diamètre extérieur approximatif		mm	87,5	88,7	89,6	91,8	95,3	98,2	106,9	111,2	117,9	125,7
Poids approximatif		kg/m	8,5	9.1	9,9	11.0	12,7	14.6	17,7	19,8	24.2	28,7
Résistance CC maximale du conducteur à 20°C		Ω/km	0,0754	0,0601	0,0470	0,0366	0,0283	0,0221	0,0176	0,0151	0,0113	0,0090
Résistance CC maximale du conducteur à 90°C		Ω/km	0,0970	0,0777	0,0613	0,0484	0,0384	0,0310	0,0247	0,0218	0,0175	0,0151
Capacité électrique		μF/km	0,124	0,134	0,149	0,164	0,182	0,202	0,233	0,246	0,274	0,297
Inductance	Plat	mH/km	0,7615	0,7386	0,7154	0,6891	0,6639	0,6374	0,6054	0,5892	0,5600	0,5399
Inductance	Trèfle	mH/km	0,5053	0,4851	0,4639	0,4425	0,4247	0,4043	0,3893	0,3810	0,3634	0,3561
Capacité de transport de courant de référence (gaine en aluminium ondulée)
Dans l'air	Plat	UN	632	724	836	969	1119	1281	1471	1589	1820	1978
Dans l'air	Trèfle	UN	575	654	750	859	981	1105	1264	1355	1523	1644
Enterré	Plat	UN	554	627	714	814	923	1036	1159	1232	1365	1449
Enterré	Trèfle	UN	513	577	652	736	826	913	1018	1077	1178	1251
Dans le pipeline (Enterré)	Plat	UN	505	570	648	738	837	939	1056	1124	1247	1327
Dans le pipeline (Enterré)	Trèfle	UN	492	555	629	717	815	915	1043	1115	1252	1354

127/220 kV
Section nominale du conducteur		mm²	400	500	630	800	1000	1200	1600	2000	2500	3000	3500
Épaisseur de la couche isolante		mm	27,0	27,0	26,0	25,0	24.0	24.0	24.0	24.0	24.0	24.0	24.0
Diamètre extérieur approximatif		mm	116.1	119,3	120,8	122,7	129,0	132,3	139,6	146,2	153,2	159,8	165,3
Poids approximatif		kg/m	13,8	15.2	16,6	18.4	21.2	23.2	27,8	32,5	37,9	43,7	48,9
Résistance CC maximale du conducteur à 20°C		Ω/km	0,0470	0,0366	0,0283	0,0221	0,0176	0,0151	0,0113	0,0090	0,0072	0,0060	0,0051
Résistance CC maximale du conducteur à 90°C		Ω/km	0,0613	0,0484	0,0383	0,0310	0,0246	0,0218	0,0175	0,0151	0,0132	0,0119	0,0110
Capacité électrique		μF/km	0,114	0,123	0,135	0,149	0,173	0,182	0,202	0,216	0,235	0,252	0,267
Inductance	Plat	mH/km	0,7518	0,7256	0,7003	0,6739	0,6419	0,6257	0,5964	0,5763	0,5521	0,5347	0,5189
Inductance	Trèfle	mH/km	0,5157	0,4949	0,4721	0,4488	0,4269	0,4157	0,3972	0,3864	0,3715	0,3625	0,3535
Capacité de transport de courant de référence (gaine en aluminium ondulée)
Dans l'air	Plat	A	804	928	1072	1226	1410	1525	1748	1911	2086	2220	2341
Dans l'air	Trèfle	A	734	840	959	1080	1233	1321	1488	1608	1733	1830	1917
Enterré	Plat	A	702	799	907	1018	1144	1218	1353	1445	1529	1586	1633
Enterré	Trèfle	A	644	726	813	899	1002	1059	1160	1230	1297	1346	1389
Dans le pipeline (Enterré)	Plat	A	651	740	840	940	1057	1126	1251	1338	1418	1473	1520
Dans le pipeline (Enterré)	Trèfle	A	635	723	821	917	1039	1111	1247	1351	1453	1538	1617

190/330 kV
Section nominale du conducteur		mm²	800	1000	1200	1600	2000	2500	3000	3500
Épaisseur de la couche isolante		mm	29,0	28,0	27,0	27,0	26,0	26,0	26,0	26,0
Diamètre extérieur approximatif		mm	138,6	144,5	146,0	152,9	156,3	165,0	170,6	176,1
Poids approximatif		kg/m	22,5	25.2	27,0	31,8	36,0	41,7	47,3	52,7
Résistance CC maximale du conducteur à 20°C		Ω/km	0,0221	0,0176	0,0151	0,0113	0,0090	0,0072	0,0060	0,0051
Résistance CC maximale du conducteur à 90°C		Ω/km	0,0309	0,0246	0,0217	0,0175	0,0150	0,0131	0,0119	0,0109
Capacité électrique		μF/km	0,138	0,158	0,170	0,186	0,205	0,222	0,237	0,250
Inductance	Plat	mH/km	0,7550	0,7230	0,7068	0,6775	0,6574	0,6332	0,6158	0,6000
Inductance	Trèfle	mH/km	0,4732	0,4495	0,4354	0,4154	0,3997	0,3857	0,3756	0,3661
Capacité de transport de courant de référence (gaine en aluminium ondulée)
Dans l'air	Plat	UN	1203	1385	1504	1732	1916	2098	2249	2389
Dans l'air	Trèfle	UN	1063	1212	1300	1465	1587	1711	1808	1896
Enterré	Plat	UN	1047	1183	1269	1427	1547	1658	1746	1821
Enterré	Trèfle	UN	888	990	1045	1147	1216	1285	1336	1380
Dans le pipeline (Enterré)	Plat	UN	972	1100	1177	1324	1435	1543	1626	1697
Dans le pipeline (Enterré)	Trèfle	UN	915	1036	1104	1240	1340	1451	1537	1604

Tension nominale : 290/500 kV
Section nominale du conducteur		mm ²	800	1000	1200	1600	2000	2500	3000	3500
Épaisseur de la couche isolante		mm	34,0	33,0	33,0	32,0	31,0	31,0	31,0	31,0
Diamètre extérieur approximatif		mm	151.1	157,2	160,5	165,4	168,8	177,0	182,6	188,1
Poids approximatif		kg/m	25,3	28,3	30,4	34,9	39,2	45.1	50,7	56,2
Résistance CC maximale du conducteur à 20°C		Ω/km	0,0221	0,0176	0,0151	0,0113	0,0090	0,0072	0,0060	0,0051
Résistance CC maximale du conducteur à 90°C		Ω/km	0,0282	0,0224	0,0193	0,0144	0,0115	0,0092	0,0077	0,0065
Capacité électrique		μF/km	0,126	0,143	0,150	0,167	0,182	0,197	0,209	0,221
Inductance	Plat	mH/km	0,7550	0,7230	0,7068	0,6775	0,6574	0,6332	0,6158	0,6000
Inductance	Trèfle	mH/km	0,4905	0,4664	0,4544	0,4311	0,4151	0,4004	0,3892	0,3793
Capacité de transport de courant de référence (gaine en aluminium ondulée)
Dans l'air	Plat	UN	1172	1346	1457	1679	1854	2032	2177	2310
Dans l'air	Trèfle	UN	1043	1186	1272	1434	1555	1678	1774	1861
Enterré	Plat	UN	1015	1145	1224	1375	1487	1593	1673	1743
Enterré	Trèfle	UN	868	966	1021	1118	1185	1253	1302	1344
Dans le pipeline (Enterré)	Plat	UN	947	1068	1142	1280	1384	1486	1560	1628
Dans le pipeline (Enterré)	Trèfle	UN	900	1016	1087	1214	1310	1419	1471	1546
