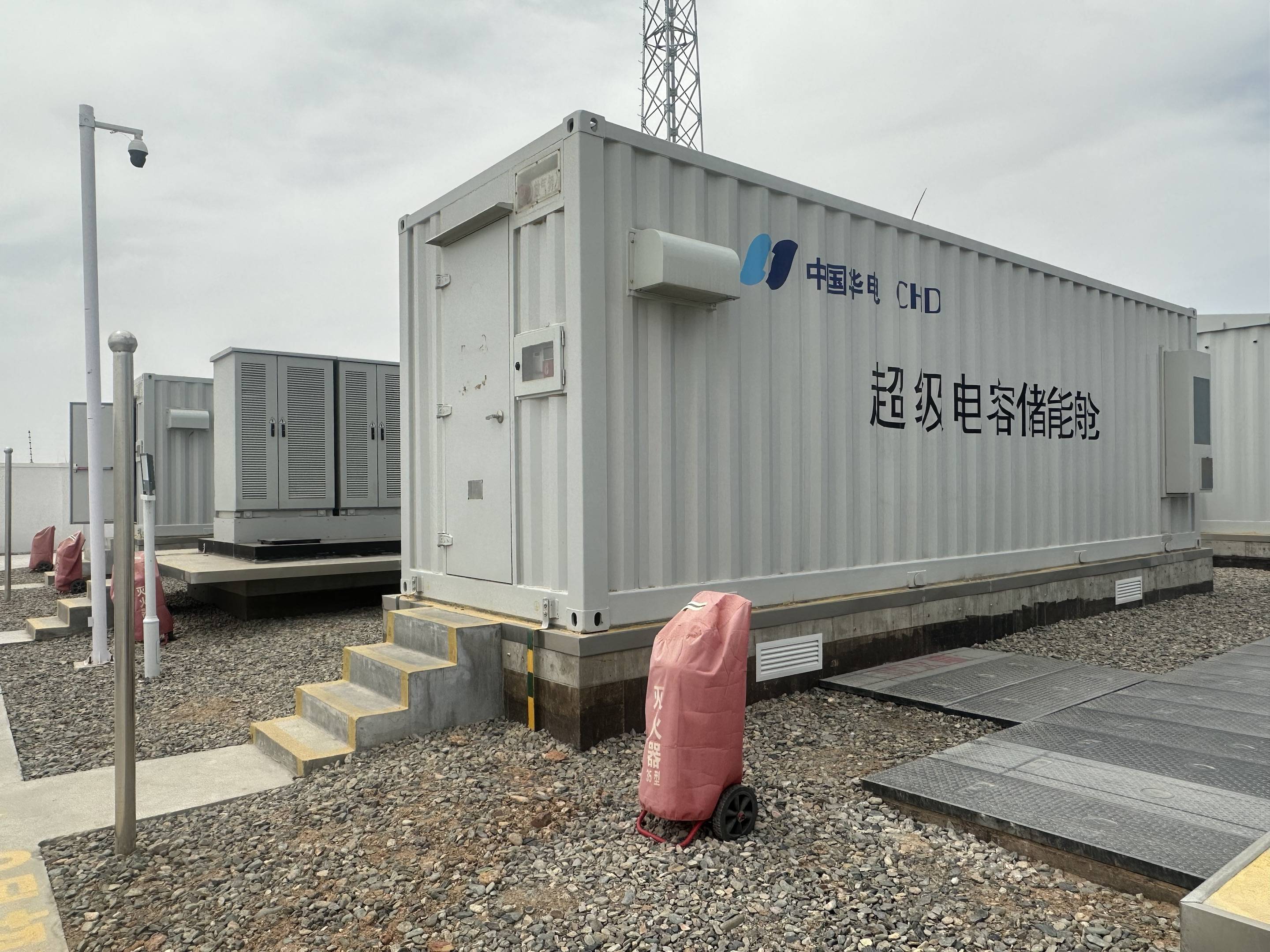

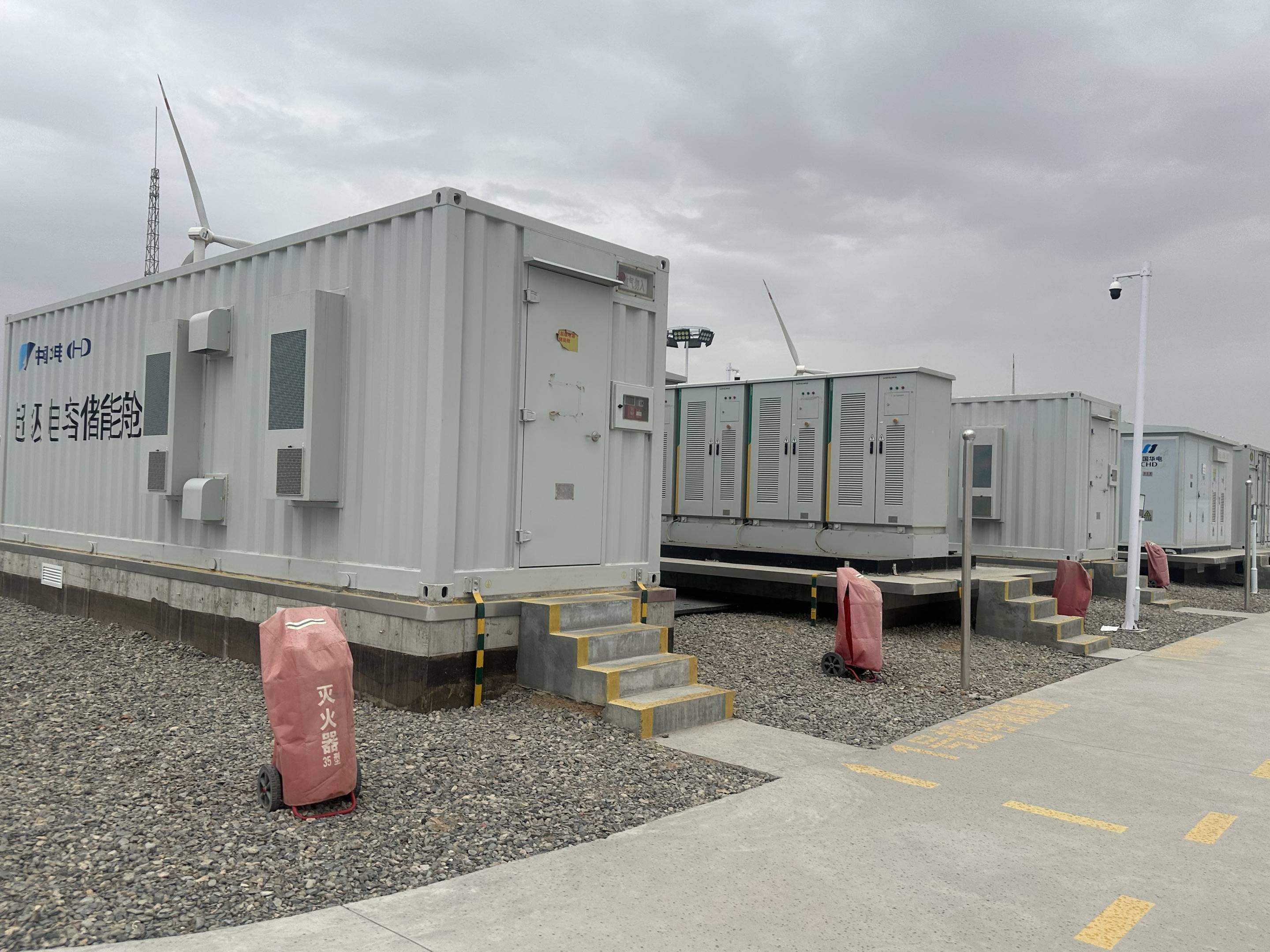

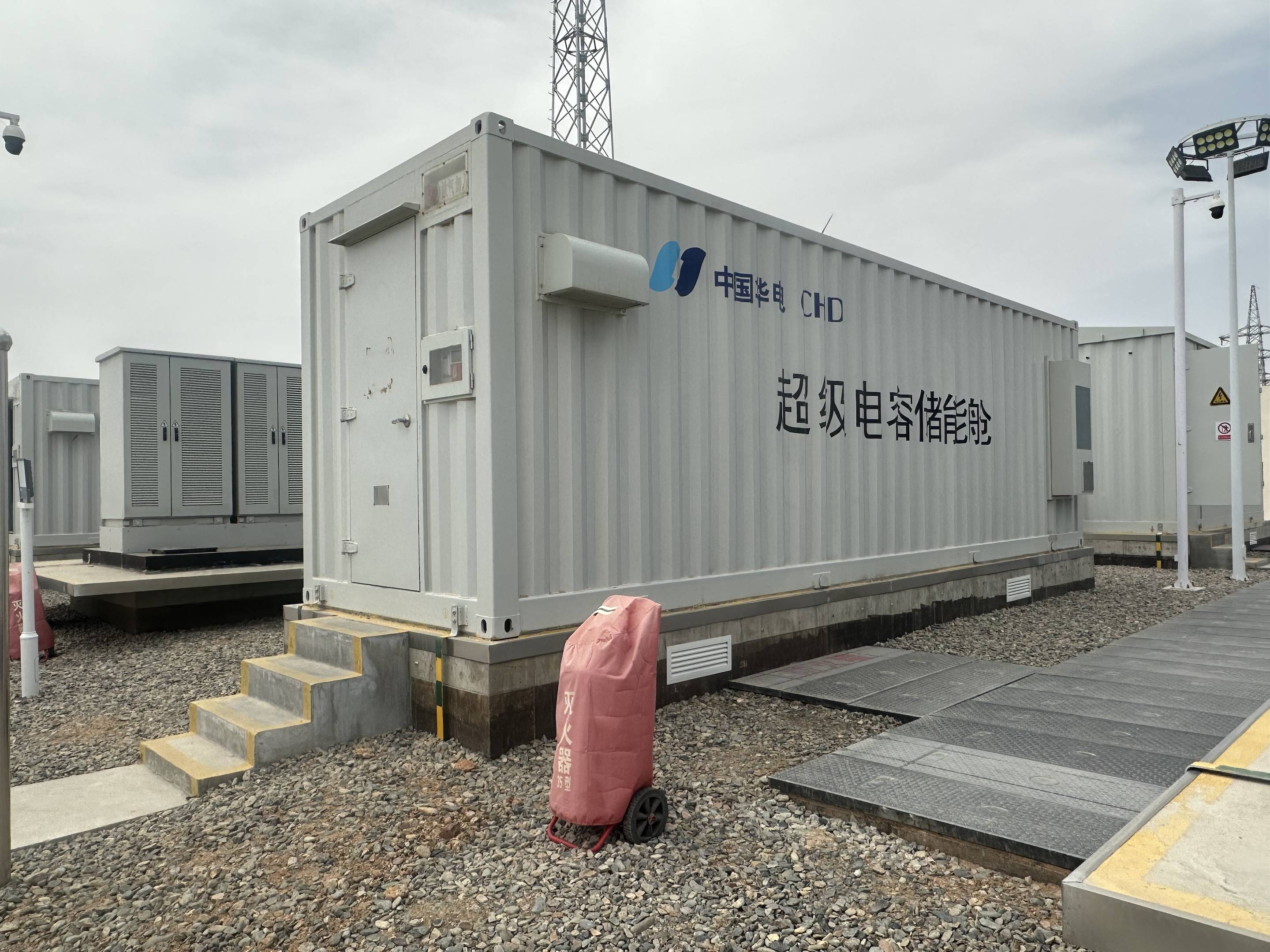

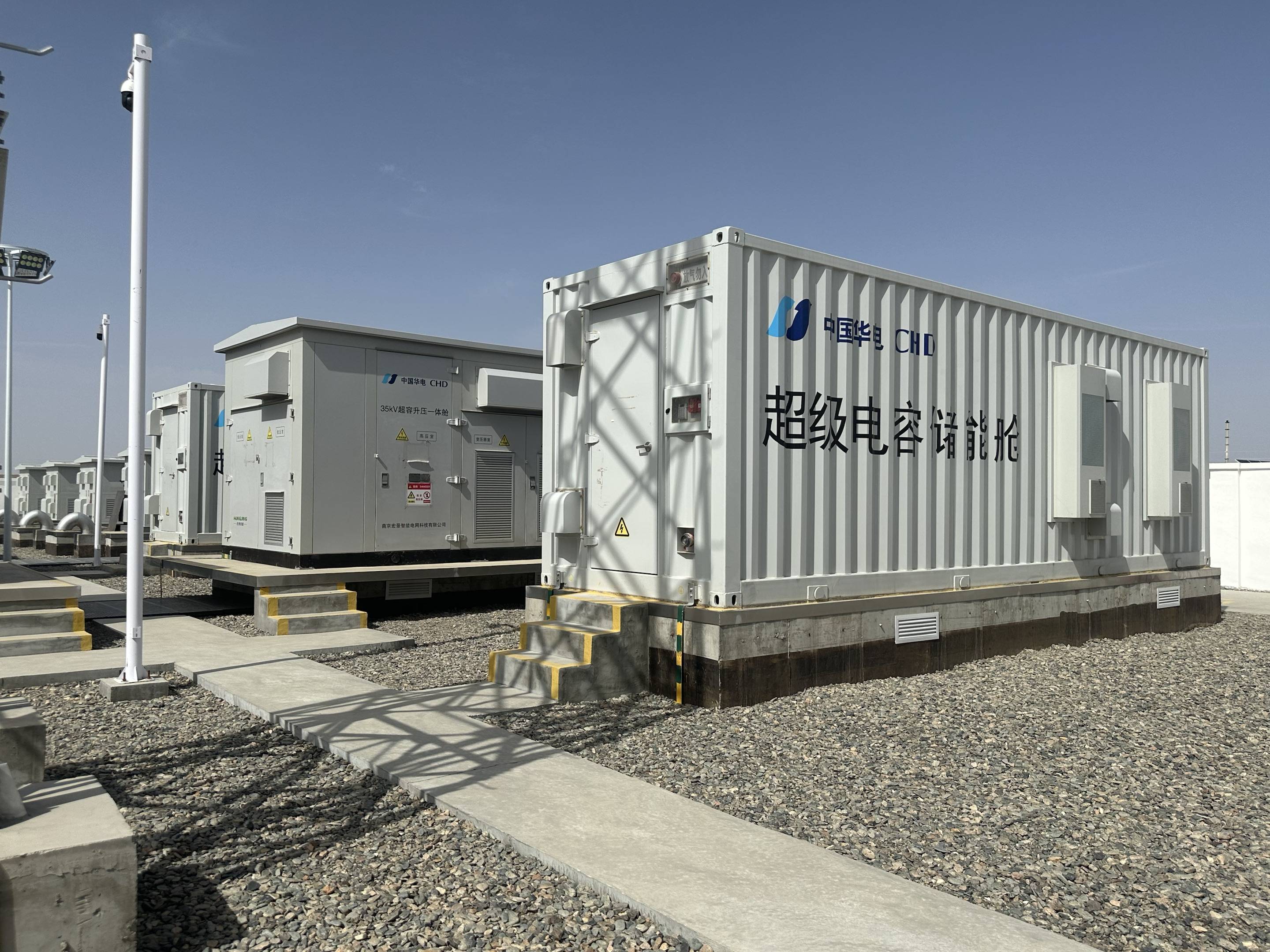

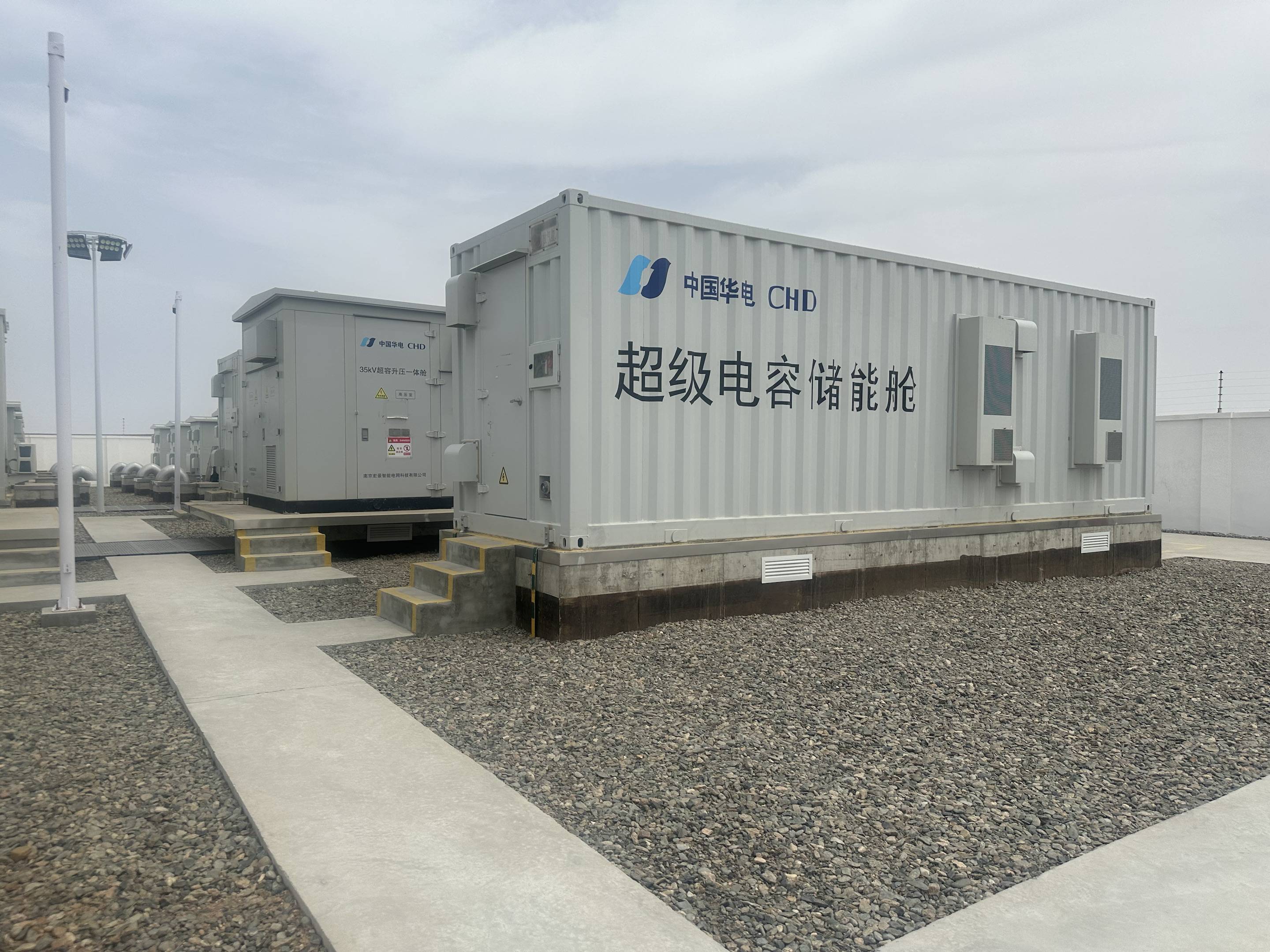

Le système de stockage d'énergie à supercondensateur 2 MW/0,033 MWh est fabriqué par Zhongtian Supercapacitor Technology Co., Ltd. Ce système de stockage comprend 2 cabines supercondensateur et 1 cabine intégrée d'élévation, chaque cabine supercondensateur configurée avec 2 piles supercondensateur, chaque pile composée de 4 grappes supercondensateur connectées électriquement en parallèle ; chaque grappe composée de 20 modules supercondensateur (ci-après modules) connectés électriquement en 1 parallèle 20 séries ; chaque module composé de 48 supercondensateurs 3,0 V 3400 F connectés électriquement en 3 parallèle 16 séries. Chaque grappe supercondensateur a une tension nominale de 960 V et une capacité de 31,85 F, équipée d'une boîte de contrôle haute tension, les boîtes de contrôle haute tension des 4 grappes accédant via 1 armoire de convergence de contrôle à un convertisseur de stockage d'énergie PCS 500 kW côté DC. La cabine intégrée d'élévation comprend principalement 4 convertisseurs PCS 500 kW, 1 transformateur élévateur 2500 kVA/35 kV 10,33 kV.

Caractéristiques du produit

(1) Temps de réponse <30 ms

(2) Interfaces de communication externes riches, RS485/CAN/T/TCP/Modbus

(3) Architecture de gestion CMS à trois niveaux

(4) Charge à partir de 0 V, avec unité de charge/décharge intégrée

(5) Conception PCS en série

(6) Durée de vie cyclique du module = 1 000 000 fois
