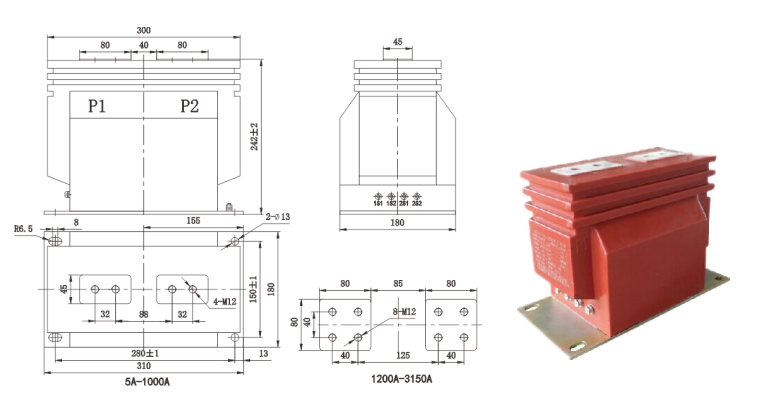

Transformateur de courant de type LZZBJ9-10C2
1. Vue d’ensemble
Ce type de transformateur de courant est une structure de pilier entièrement fermée avec coulée de résine époxy, qui convient à la mesure et à la protection par relais du courant et de l’énergie électrique dans les lignes électriques et les équipements avec une tension nominale de 50 Hz et une tension nominale de 10 kV et moins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.2
Fréquence nominale : 50 Hz
Courant secondaire nominal : 5A ou 1A
Température ambiante : -5°C~+40°C
| Électricité primaire nominale Flux (A) |
Combinaison de niveau | Sortie nominale (VA) | Courant thermique à court terme (KA/S) |
Électricité stable dynamique Flux (kA) |
Eau isolée nominale Plat (kV) |
|||
| 0.2S | 0,2 | 0,5 | 10P | |||||
| 5-250 | 0.2S/10P15 0.5/10P15 |
10 | 10 | 15 | 15 | 150IIn | 375 Iln | 12/42/75 |
| 300-600 | 45 | 100 | ||||||
| 750-1000 | 15 | 20 | 20 | 63 | 100 | |||
| 1200-1500 | 63 | 130 | ||||||
| 2500-3150 | 80 | 160 | ||||||
| 5-250 | 0.2S/0.5/10P15 0.2S/10P10/10P10 0.5/10P10/10P10 |
10 | 10 | 10 | 15 | 150IIn | 375 Iln | 12/42/75 |
| 300-600 | 45 | 100 | ||||||
| 750-1000 | 15 | 15 | 20 | 63 | 100 | |||
| 1200-1500 | 63 | 130 | ||||||
| 2500-3150 | 80 | 160 | ||||||
