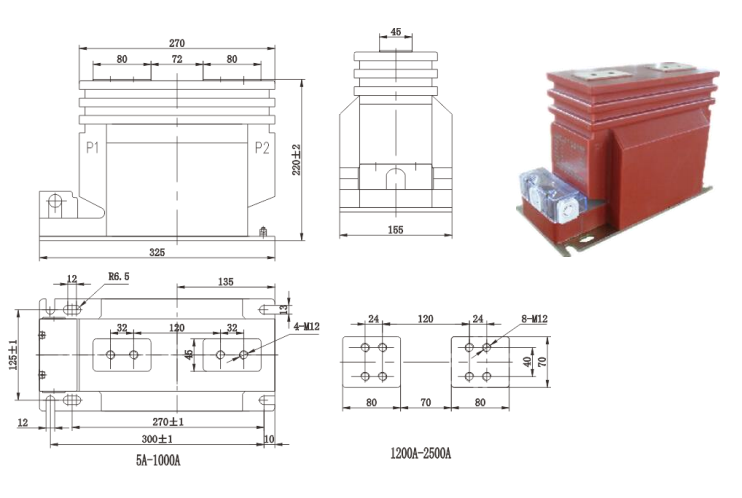

Transformateur de courant de typeLZZBJ9-10A1(G)
1. Vue d’ensemble
Ce type de transformateur de courant est une structure de pilier entièrement fermée avec coulée de résine époxy, qui convient à la mesure et à la protection par relais du courant et de l’énergie électrique dans les lignes électriques et les équipements avec une tension nominale de 50 Hz et une tension nominale de 10 kV et moins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.2
Fréquence nominale : 50 Hz
Courant secondaire nominal : 5A ou 1A
Température ambiante : -5°C~+40°C
| Courant primaire nominal (A) |
Combinaison de niveau | Sortie nominale (VA) | Limite précise Facteur de valeur |
Courant thermique à court terme (KA/S) |
Électricité stable dynamique Flux (kA) |
Isolation nominale Niveau (kV) |
|
| Niveau 0.2S Niveau 0.2 Niveau 0.5 |
10P Niveau |
||||||
| 5-250 | 0.2S/10P 0.2/10P 0.5/10P 0.2(S)/0.5/10P |
10 | 15 | 10 | 150IIn | 375 Iln | 12/42/75 |
| 300-500 | 45 | 100 | |||||
| 600-800 | 63 | 100 | |||||
| 1000-1250 | 63 | 130 | |||||
| 1500-2500 | 80 | 160 | |||||
