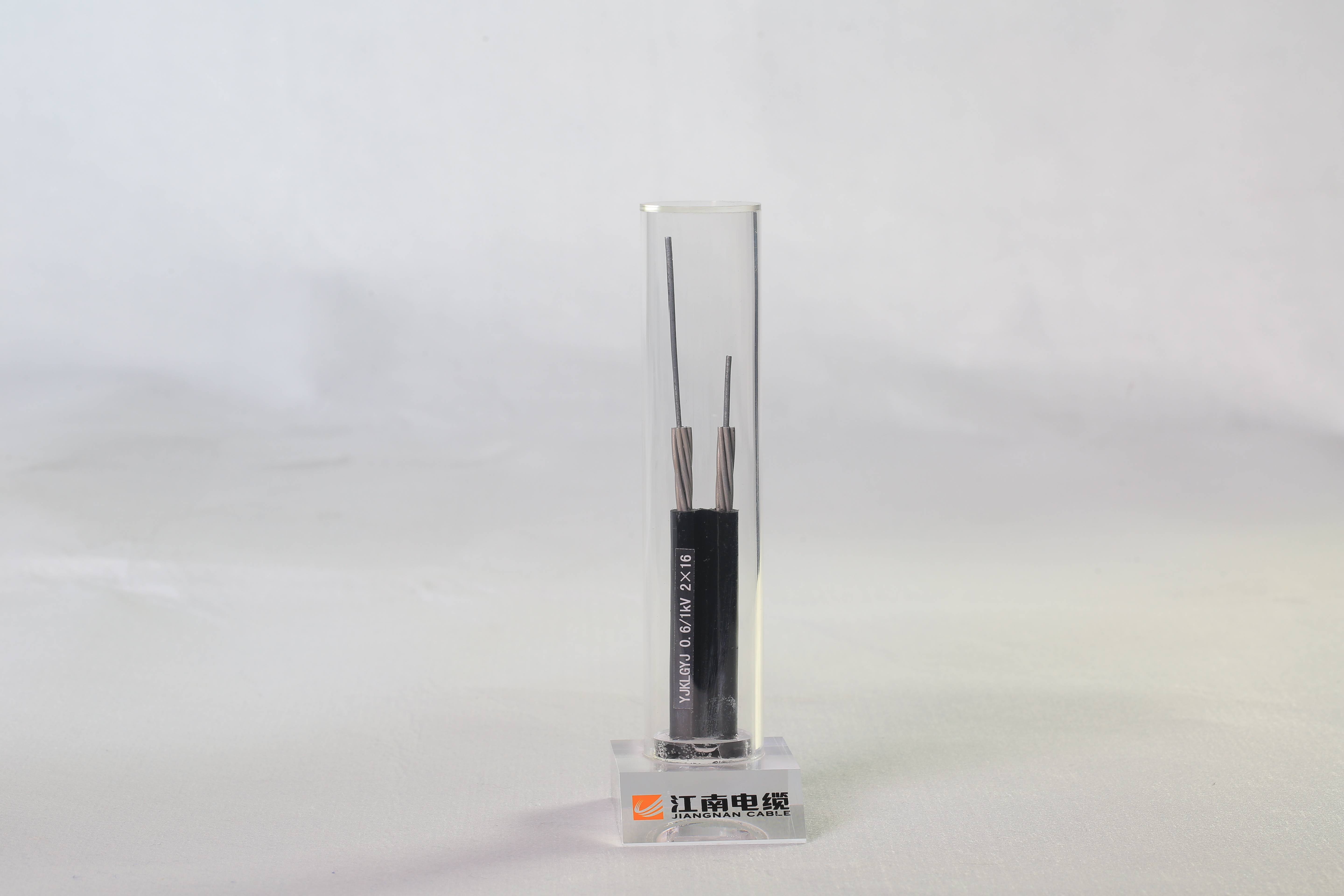

Ce câble électrique isolé aérien avec une tension nominale de 1KV, 10KV, 20kV et 35KV est utilisé pour les lignes aériennes de transmission et de distribution de 1KV, 10KV, 20kV et 35KV dans les complexes de grande hauteur, les zones de développement touristique et les zones boisées.

1. Ce produit est un câble d’alimentation isolé aérien avec une tension nominale de 1KV, 10KV, 20kV et 35KV;

2. Application: il convient aux lignes aériennes de transmission et de distribution 1kV, 10kV, 20Kv, 35kV pour les complexes de grande hauteur, les zones de développement touristique et les zones avec plusieurs arbres;

3. Utilisation des caractéristiques:

1. La tension nominale du câble U0/U est divisée en quatre types: 1kV 10kV 20kV 35kV.

2. Température de fonctionnement admissible à long terme du conducteur:

L’isolation de PVC est 70℃;

Isolation en polyéthylène à 70℃;

75℃ pour le hdpe;

L’isolation xlpe est à 90 ° c.

3. En cas de court-circuit (la durée maximale ne dépasse pas 5 secondes), la température maximale du câble:

L’isolation de PVC est 160℃;

L’isolation en polyéthylène est 130℃;

150℃ pour le hdpe;

L’isolation xlpe est de 250℃.

4. La température de pose du câble ne doit pas être inférieure à -20 ° c.

5. La température ambiante pour l’utilisation de câble est -40~+40℃

6. Le rayon de courbure autorisé du câble:

Câbles avec une tension nominale de 0,6/1kv et moins;

Si le diamètre extérieur du câble D < 25mm, le rayon de courbure n’est pas inférieur à 4D;

Si le diamètre extérieur du câble D≥25mm, le rayon de courbure n’est pas inférieur à 6D;

Câble avec tension nominale 10kV et 35kV;

Câble monoconducteur avec un rayon de courbure d’au moins 20(D+ D)

Câbles multiconducteurs avec un rayon de courbure d’au moins 15(D+ D)

Dans l’équation: D- le diamètre extérieur réel du câble, en mm;

D - diamètre extérieur réel du conducteur, mm.
