Codeur incrémental robuste série 138

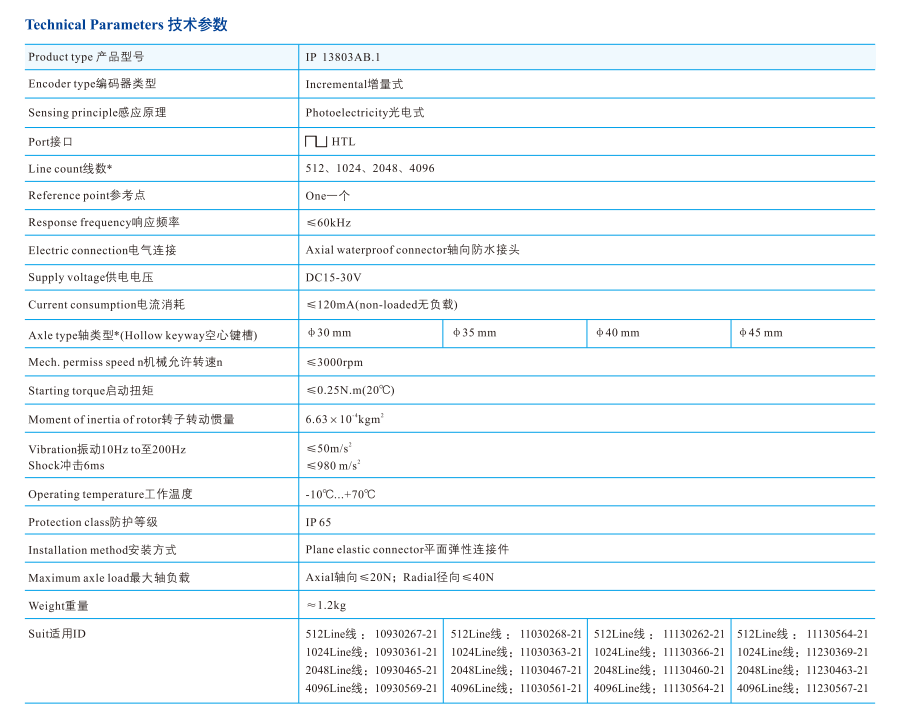

Paramètres techniques

Modèle de produit

IP 13803AB.1

Type d'encodeur

Incrémental

Principe de l'induction

Optoélectronique

Interface

HTL

Nombre de lignes *

512, 1024, 2048, 4096

Point de référence

Un

Fréquence de réponse

≤ 60kHz

Connexion électrique

Raccord étanche axial

Tension d'alimentation

DC15-30V

Consommation de courant

≤ 120mA (sans charge)

Type d'axe * (fente de liaison creuse)

Φ 30mm

Φ 35mm

Φ 40mm

Φ 45mm

Mécanique vitesse de rotation autorisée n

≤ 3000rpm

Couple de démarrage

≤ 0,25N. m(20 °C)

Moment d'inertie du rotor

6,63 × 10³ kgm²

Vibration 10Hz à 200Hz

Impact 6ms

≤ 50m/s²≤ 980 m/s²

Température de travail

-10 °C... + 70 °C

Niveau de protection

IP65

Méthode d'installation

Connexion élastique plane

Charge maximale sur l'axe

Axial ≤ 20N ; radial ≤ 40N

Poids

≥ 1.2kg

ID applicable

512Ligne : 10930267-211024Ligne : 10930361-212048Ligne : 10930465-214096Ligne : 10930569-21

512Ligne : 11030268-211024Ligne : 11030363-212048Ligne : 11030467-214096Ligne : 11030561-21

512Ligne : 11130262-211024Ligne : 11130366-212048Ligne : 11130460-214096Ligne : 11130564-21

512Ligne : 11130564-211024Ligne : 11230369-212048Ligne : 11230463-214096Ligne : 11230567-21
