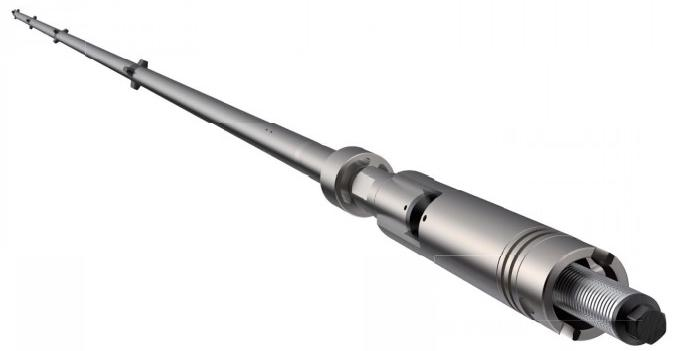

Les systèmes MWD φ38 mm/φ48 mm utilisent des technologies éprouvées de vannes de cisaillement et de vannes synchrones pour générer des impulsions positives dans la boue. Chaque unité de l'instrument est conçue de manière modulaire, facilitant l'assemblage et le démontage. La conception modulaire intégrée du circuit de la sonde directionnelle et du cylindre résistant à la pression élimine les erreurs d'installation, améliorant considérablement la précision des mesures.

Les générateurs d'impulsions sont montés en suspension, avec un entraînement par moteur à courant continu, économe en énergie et puissant, adapté aux conditions de puits profonds avec boue à haute densité. En ajustant l'écart stator-rotor ou la taille de l'anneau de limitation, l'instrument s'adapte à une plage de débit de 4 L/s à 90 L/s.

Avantages de l'instrument :
Conception modulaire, assemblage et démontage facilités.
Entraînement par moteur à courant continu pour le générateur d'impulsions, réduisant la consommation de batterie.
Adapté aux conditions de 175 °C et 175 MPa.
Résistance élevée à l'érosion, compatible avec des débits supérieurs à 90 L/s.

Indicateurs d'instruments
