Caractéristiques de performance :

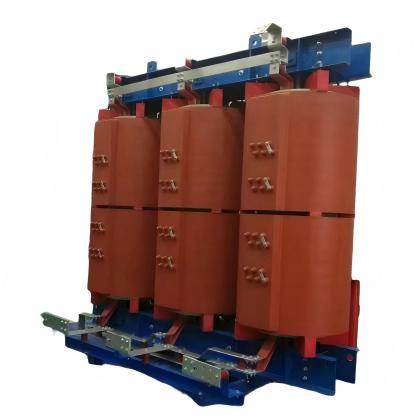

Le matériau du noyau de la série ZQSCB (transformateur redresseur de traction) utilise des tôles d'acier au silicium orientées à haute perméabilité 30QG120, joint oblique à 45°, empilage en cinq étapes (les lignes magnétiques évitent les espaces d'air entre les empilages pour entrer verticalement dans les empilages adjacents). Les bobines sont enroulées avec des conducteurs en cuivre étiré à froid de haute qualité, et adoptent un revêtement nanométrique de surface anti-moisissure, anti-humidité et anti-fumée développé pour les environnements marins, résolvant le problème d'humidité dans l'environnement de fonctionnement des redresseurs de métro. De plus, le processus de conception s'inspire des normes de transformateurs marins, augmentant la marge d'isolation pour améliorer davantage la fiabilité de fonctionnement du transformateur. Pour répondre aux exigences de charge de niveau VI, les densités magnétique et électrique sont raisonnablement choisies pendant la conception, chaque couche de conducteur d'enroulement est équipée d'un canal d'air axial, et une structure d'isolation mince est adoptée, garantissant de bonnes performances de dissipation thermique.

Caractéristiques techniques

En fonctionnement avec deux unités, 24 impulsions ; en fonctionnement avec une seule unité, 12 impulsions, améliorant grandement la fiabilité du système. Le système de redressement à 24 impulsions réduit le courant harmonique total sur le réseau de plus de 60 % par rapport à 12 impulsions. Les angles de phase de déplacement de chaque prise sont de 7,5°, et la quantité d'harmoniques pour chaque prise est identiquement faible.

Faible montée en température, forte capacité de surcharge, fonctionnement fiable sous charges de niveau VI.

Il suffit de modifier l'ordre des connexions externes haute tension du transformateur pour réaliser l'échange de ±7,5° de phase entre deux produits, facilitant l'utilisation par l'utilisateur.

Bonne équilibre des paramètres techniques clés, répartition uniforme de la charge, réduisant efficacement les harmoniques non caractéristiques.

Structure à double division axiale des bobines, forme d'onde DC de sortie lisse, éliminant le besoin de réacteur de lissage. Cela simplifie la structure du réseau et économise l'investissement.

Spécifications techniques

Niveau de tension : côté réseau : 10 kV, 20 kV, 35 kV ou selon les spécifications de l'utilisateur ; côté valve : 1,18 kV ~ 1,22 kV ou selon les spécifications de l'utilisateur

Capacité : 1000 ~ 5000 kVA

Plage de réglage : ±5 %, ±2x2,5 % ou selon les exigences de l'utilisateur

Méthode de réglage : sans excitation

Fréquence : 50 Hz

Groupe de connexion : Dd0, y5 et Dd2, y7 ou selon les exigences de l'utilisateur

Mode de refroidissement : AN

Niveau de charge : VI ou selon les exigences de l'utilisateur

Classe de résistance thermique d'isolation : H

Décharge partielle : 10 kV ~ 35 kV ≤ 5 pC

Niveau d'isolation : 3 kV et inférieur, tenue en fréquence industrielle 10 kV ; tension d'impulsion 20 kV ; 10 kV tenue en fréquence industrielle 28 (35) kV ; tension d'impulsion 75 kV ; 35 kV tenue en fréquence industrielle 70 kV ; tension d'impulsion 170 kV
