Présentation
Largement utilisé pour la rénovation des réseaux urbains, les quartiers résidentiels, les bâtiments de grande hauteur, les mines et usines, les hôtels, les centres commerciaux, les aéroports, les chemins de fer, les champs pétrolifères, les ports, les autoroutes ainsi que les installations électriques temporaires, en intérieur comme en extérieur.
Fonctions et caractéristiques
1. Appareillage haute tension, transformateur et appareillage basse tension intégrés en un ensemble, hautement modulaire ;
2. Protection haute et basse tension complète, fonctionnement sûr et fiable, maintenance simple ;
3. Encombrement réduit, investissement économique, cycle de production court, déplacement facile ;
4. Schémas de raccordement flexibles et variés ;
5. Structure unique : enveloppe double couche (panneaux composites) à structure alvéolaire unique, solide, isolation thermique par double ventilation, esthétique, indice de protection élevé ; matériaux d'enveloppe disponibles : plaque d'acier inoxydable allié, alliage d'aluminium, tôle laminée à froid, tôle prélaquée ;
6. Types variés : type universel, type villa, type compact et autres ;
7. Le coffret à réseau en boucle haute tension peut être équipé d'un terminal automatisé de réseau (FTU) pour une détection fiable des défauts de court-circuit et de mise à la terre monophasée, avec fonction « quatre télécommandes », facilitant la mise à niveau de l'automatisation du réseau de distribution.
Conditions d'utilisation
1. Altitude ne dépassant pas 1 000 m ;
2. Température ambiante : -25 °C ～ +40 °C ;
3. Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
4. Lieu d'installation : exempt d'incendie, de risque d'explosion, de poussières conductrices, de gaz chimiquement corrosifs et de vibrations violentes. Si ces conditions sont dépassées, l'utilisateur peut consulter notre société.
Côté basse tension
L'interrupteur principal côté basse tension est un disjoncteur universel ou intelligent à protection sélective ; les interrupteurs de départ sont de nouveaux disjoncteurs boîtiers moulés, compacts, à arc court, jusqu'à 30 circuits ; le dispositif intelligent de compensation automatique de puissance réactive à suivi automatique est disponible en deux modes de commande : contacteur et sans contact, au choix de l'utilisateur.
Côté haute tension

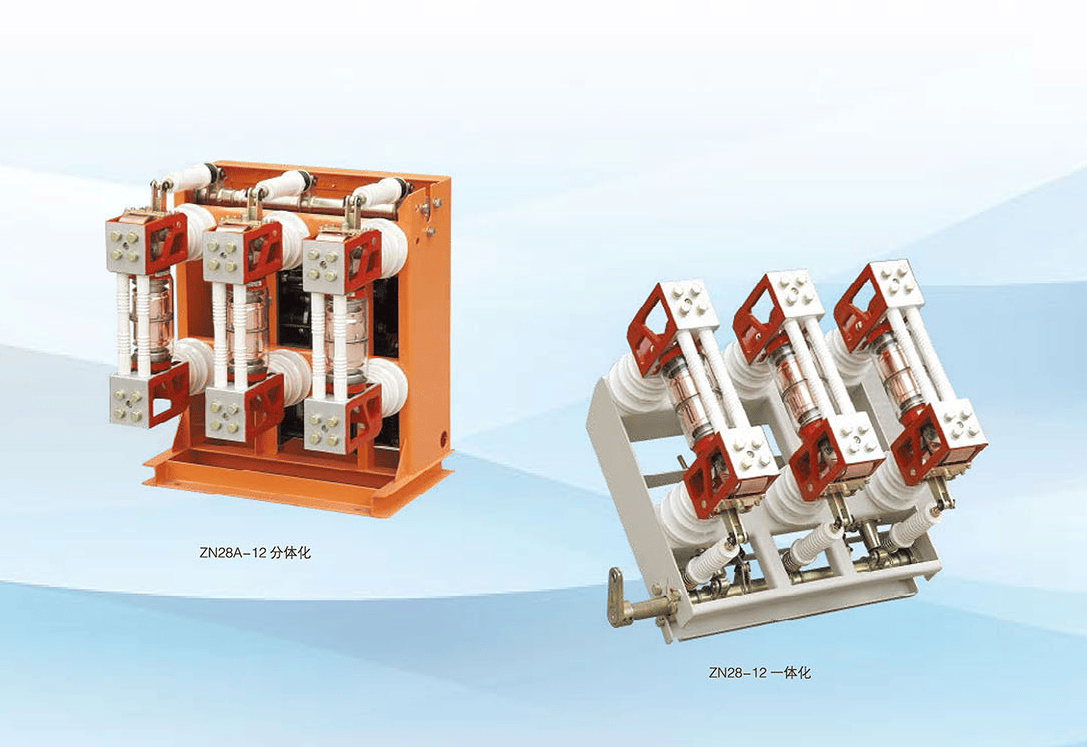

Le poste de transformation intelligent intégré utilise généralement, côté haute tension, une protection par combinaison interrupteur-sectionneur – fusibles ; après la fusion d'une phase du fusible, le déclenchement est triphasé simultané. L'interrupteur-sectionneur est disponible en versions à air comprimé, à vide, à hexafluorure de soufre, etc., et peut être équipé d'un mécanisme de commande motorisé pour une mise à niveau automatisée ; les fusibles sont des fusibles limiteurs haute tension, avec percuteur, à fonctionnement fiable et grand pouvoir de coupure. Les principales caractéristiques techniques sont indiquées dans le tableau ci-dessous. Pour les transformateurs de plus de 800 kVA, une protection par disjoncteur à vide ZN12, ZN28, VS1, etc. peut être choisie.
Transformateur
Le poste de transformation intelligent intégré utilise des transformateurs à faibles pertes, immergés dans l'huile, entièrement hermétiques des séries S9, S10, S11, ou des transformateurs secs écologiques à isolation en résine ou à isolation papier NOMEX ; un chariot peut être prévu en partie inférieure pour faciliter l'entrée et la sortie du transformateur.
Normes d'application
Ce produit est conforme aux normes suivantes :
GB/T17467-1998 « Postes de transformation préfabriqués haute tension/basse tension »
DL/T537-93 « Conditions techniques de commande des postes de transformation en cabine 6～35 kV »
Caractéristiques techniques de l'interrupteur-sectionneur
| N° | Désignation | Unité | Interrupteur-sectionneur FN12-12 | Interrupteur-sectionneur à vide FZM12-12 |
| 1 | Tension nominale | kV | 10 | |
| 2 | Tension de service maximale | kV | 12 | |
| 3 | Fréquence nominale | Hz | 50 | |
| 4 | Courant nominal | 630 | ||
| 5 | Courant de coupure nominal en charge | A | 630 | |
| 6 | Courant de stabilité thermique (valeur efficace) | kA/S | 20/2 | 20/4 |
| 7 | Courant de stabilité dynamique | kA | 50 | 50 |
| 8 | Courant de fermeture en court-circuit (valeur crête) | kA | 50 | 50 |
| 9 | Nombre de coupures en charge | fois | 20 | 10000 |
| 10 | Endurance mécanique | fois | 2000 | 10000 |
| 11 | Tension d'essai à fréquence industrielle 1 min (entre phases et à la terre) | kV | 42 | 42 |
| 12 | Tension de choc de foudre (entre phases et à la terre) | kV | 75 | 75 |
Caractéristiques techniques des fusibles haute tension
| N° | Modèle | Tension nominale (KV) | Courant de coupure (A) | Courant de coupure (KA) | Courant nominal du fusible (A) | |
| Modèle britannique | Modèle national | |||||
| Série SDL | XRNT-12 | 12 | 40 | 31.5 | 6.3, 10, 16, 20, 25, 31.5, 40 | |
| Série SFL | 12 | 100 | 31.5 | 50, 63, 71, 80, 100 | ||
| Série SKL | 12 | 125 | 31.5 | 125 | ||
Note : Déterminé par la présence ou non d'un percuteur ; N = sans percuteur, A = avec percuteur.
| N° | Type de déclencheur | Courant nominal du déclencheur A | Pouvoir de coupure kA (AC380V) |
| DW15-630 | Thermique-électromagnétique ou électronique | 315, 400, 630 | 40 |
| DW15-1000 | 630, 800, 1000 | 50 | |
| DW15-1600 | 1600 | 50 | |
| DW15-2500 | 1600, 2000, 2500 | 60 | |
| CW1-2000 | Intelligent | 630, 800, 1000, 1250, 1600, 2000 | 65(80) |
| CW1-3200 | 2000, 2500, 3200 | 100 |
Note : (80) désigne le type à haut pouvoir de coupure.
Installation, utilisation et maintenance
Pour l'installation, la réception, les essais de mise en service, l'exploitation et la maintenance du poste de transformation intelligent intégré, outre les diverses prescriptions exigées par le service électrique, il convient de respecter les points suivants :
◆ À la réception, l'utilisateur doit procéder à un examen minutieux conformément aux règlements en vigueur ; pour les produits non installés immédiatement, ils doivent être stockés dans un lieu approprié conformément aux conditions d'utilisation normales.
◆ Le produit doit être levé par le fond à l'aide d'élingues spéciales, comme indiqué à la figure 3.
◆ Le produit est placé horizontalement sur la fondation préalablement réalisée, puis l'interstice entre la base du produit et la fondation est scellé au mortier de ciment afin d'éviter la pénétration d'eau de pluie dans le compartiment des câbles ; les câbles haute et basse tension sont raccordés à travers les plaques de fermeture inférieures des compartiments haute et basse tension.
◆ Après la mise en place du produit, une mise à la terre fiable doit être assurée : les deux bornes de terre principales sur les profilés en U de la base du poste, le point neutre et l'enveloppe du transformateur, les bornes inférieures des parafoudres, etc. doivent être mis à la terre séparément par le service d'installation. Toutes les mises à la terre doivent partager un même ensemble de dispositifs de mise à la terre, dont la résistance de terre doit être inférieure à 4 ohms ;
◆ Après l'achèvement de l'installation ou après réparation, avant la mise en service, les vérifications et essais suivants doivent être effectués :
◇ Le poste de transformation est-il propre ;
◇ Le mécanisme de commande est-il souple ;
◇ L'ouverture et la fermeture des principaux appareils électriques sont-elles souples et fiables ;
◇ L'ouverture et la fermeture des contacts auxiliaires des appareils électriques sont-elles fiables et précises ;
◇ Le fonctionnement des indicateurs et des relais est-il précis et sans erreur ;
◇ Le rapport de transformation et la polarité de câblage des instruments et transformateurs de mesure sont-ils corrects ;
◇ Tous les écrous de fixation des appareils électriques sont-ils serrés, l'installation est-elle solide et fiable ;
◇ Les connexions des jeux de barres sont-elles bonnes, les isolateurs de support et les pièces de fixation sont-ils installés de manière fiable ;
◇ Les valeurs de réglage des appareils électriques sont-elles conformes aux exigences, les spécifications des éléments fusibles sont-elles correctes ;
◇ Les points de connexion du circuit principal et des circuits auxiliaires sont-ils conformes aux exigences du schéma électrique.
◆ Maintenance
◇ Tous les composants du produit sont entretenus selon leurs propres exigences techniques ;
◇ Si le transformateur choisi est de type immergé dans l'huile, une analyse d'huile doit être effectuée au moins une fois par an conformément aux prescriptions ;
◇ Pour l'appareillage de commutation haute tension en service, après 20 opérations de fermeture/ouverture en charge ou 2 000 opérations à vide, l'état des contacts et le degré d'usure du dispositif d'extinction d'arc doivent être vérifiés ; en cas d'anomalie, une réparation ou un remplacement doit être effectué sans délai ;
◇ Après le déclenchement automatique de l'appareillage basse tension, il convient d'examiner et d'analyser la cause du déclenchement ; la remise en service ne peut avoir lieu qu'après élimination du défaut ;
◇ Les parafoudres doivent faire l'objet d'un essai préventif chaque année avant l'arrivée de la saison des orages ;
◇ Le produit est accompagné d'une liste de colisage, d'un certificat de conformité, d'une notice d'installation et d'utilisation, d'un schéma de câblage électrique et des notices des principaux composants et équipements utilisés dans ce produit, y compris les outils de manœuvre ainsi que les pièces de rechange fournies conformément au protocole d'accord.
