YBD Poste de transformation préfabriqué souterrain

Présentation

Le développement urbain en Chine entre dans une nouvelle phase d'embellissement et d'écologisation visant à améliorer l'aspect des villes. Les rues piétonnes commerciales, les centres de loisirs et les quartiers de qualité lancés successivement par les villes avancées atteignent pratiquement les normes internationales, et les exigences en matière de propreté de l'emprise au sol et d'esthétique des postes de transformation préfabriqués sont de plus en plus élevées.

Le poste de transformation préfabriqué souterrain est le fruit de notre démarche en faveur d'une électricité verte et de l'optimisation de l'environnement urbain. En nous inspirant des technologies étrangères avancées et en intégrant les concepts modernes de conception écologique urbaine, nous avons progressivement enterré les transformateurs pour les installer sous terre.

Le transformateur enterré, également appelé transformateur souterrain, désigne en Chine un équipement de transformation compact regroupant le transformateur, l'interrupteur-sectionneur à haute tension, les fusibles, etc., placés dans une cuve à huile, et appelé transformateur combiné souterrain. Il est installé dans une fosse, n'occupe pas d'espace en surface et peut fonctionner immergé dans l'eau pendant une certaine période. Il convient aux réseaux de distribution urbains tels que les quartiers résidentiels, les zones industrielles et les axes routiers principaux des villes. L'utilisation de transformateurs souterrains permet d'économiser l'emprise au sol des installations de distribution urbaines et d'améliorer le taux d'utilisation du sol urbain. Cependant, le transformateur souterrain isolé ne résout pas le problème de la configuration basse tension, ce qui a considérablement entravé sa diffusion en Chine.

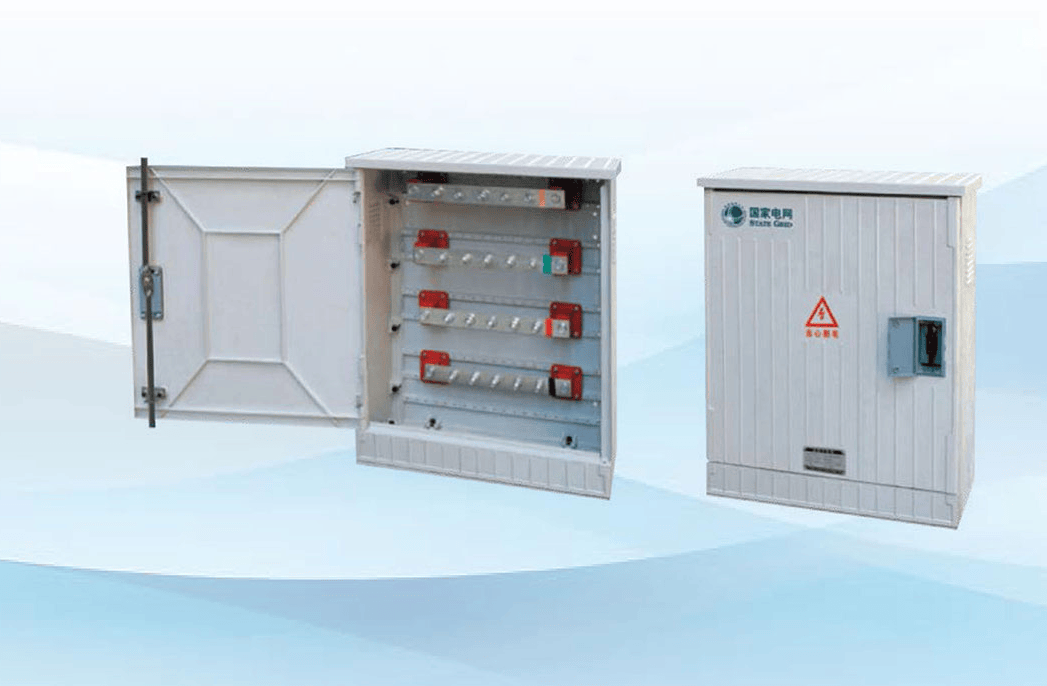

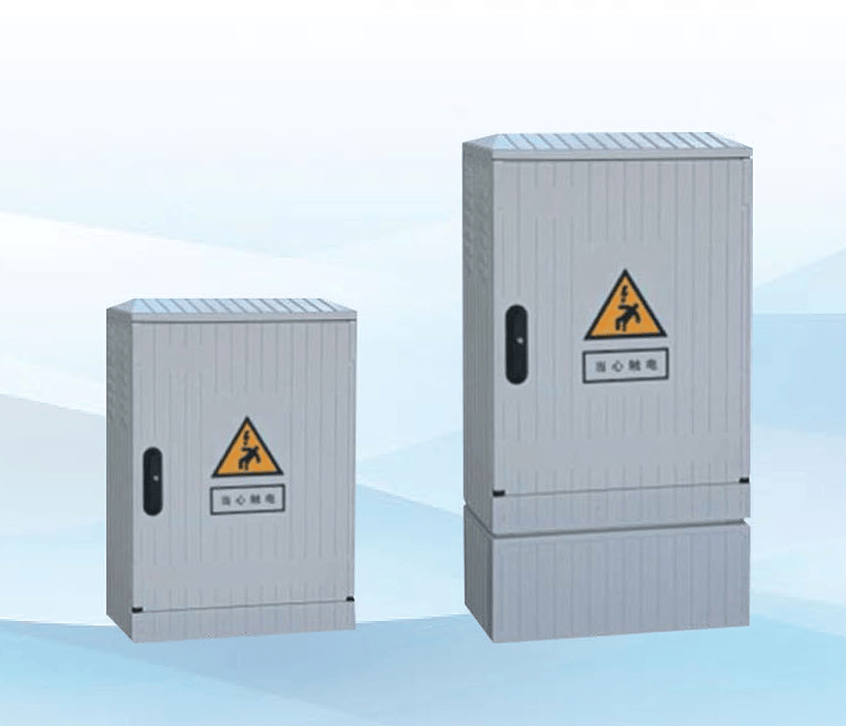

Grâce à sa technologie avancée, notre société a conçu une nouvelle génération d'équipements de distribution souterrains : le poste de transformation préfabriqué souterrain. Ce produit se compose d'un transformateur combiné souterrain, d'une armoire basse tension extérieure, d'une enveloppe de protection basse tension de type caisson lumineux et d'une fondation préfabriquée pour transformateur combiné souterrain. Il s'agit d'un équipement complet de transformation et de distribution souterrain préassemblé en usine. Selon les besoins des utilisateurs, il est également possible d'ajouter un boîtier de dérivation de câbles de type caisson lumineux et un comptage haute tension de type caisson lumineux, offrant ainsi une solution complète pour la distribution 10 kV. Le poste de transformation préfabriqué souterrain que nous proposons offre un équipement technique entièrement nouveau pour la transformation des réseaux urbains en souterrain, et constitue un atout pour la rénovation des réseaux dans les zones où l'espace et les locaux sont limités. Il est principalement destiné à remplacer les postes de transformation traditionnels en génie civil, les postes de transformation de type européen et les postes de transformation de type américain, en tant que nouveau produit électrique assurant les fonctions d'installation et de distribution électriques.

Conditions d'utilisation et environnement

1. Altitude : ne dépassant pas 1 000 m ;

2. Température ambiante : température maximale : +40 °C ; température minimale : -45 °C ; température moyenne mensuelle maximale : +30 °C ; température moyenne annuelle maximale : +20 °C ;

3. Environnement d'installation : absence de liquides, gaz et poussières explosifs ou corrosifs, absence de vibrations et chocs violents sur le site d'installation ; fonctionnement immergé partiellement ou totalement dans l'eau autorisé pendant une certaine période ;

4. Accélération du sol Ag induite par un séisme : inférieure à 3 m/s en direction horizontale ; inférieure à 1,5 m/s en direction verticale ;

5. Forme d'onde de la tension d'alimentation : approximativement sinusoïdale ;

6. Symétrie de l'alimentation triphasée : pour les transformateurs souterrains triphasés, la tension d'alimentation triphasée doit être approximativement symétrique.

Caractéristiques du produit

Le poste de transformation souterrain présente les caractéristiques suivantes : résistance à la corrosion, étanchéité, faible élévation de température, faible niveau sonore, installation facile et maintenance réduite ; c'est un produit typiquement économe en énergie.

La cuve à huile est fabriquée en acier de construction faiblement allié, dont les propriétés mécaniques globales, les performances de soudage et la ténacité à basse température sont excellentes. Le corps du caisson est traité par projection thermique de zinc, complétée par une application de poudre plastique, ce qui lui confère une excellente résistance à la corrosion.

La structure est entièrement scellée ; les parties dénudées des bornes haute et basse tension sont isolées de l'environnement par des matériaux d'étanchéité importés. Lors de l'installation, le transformateur enterré est placé dans une fosse ; même lorsque la fosse est inondée ou que le transformateur enterré est submergé, il peut continuer à fonctionner en toute sécurité. Il résiste aux catastrophes d'inondation et améliore efficacement la fiabilité du système d'alimentation électrique.

Une structure unique d'ailettes de refroidissement est adoptée, garantissant la capacité de dissipation thermique et la résistance à la rouille des ailettes.

L'enveloppe de protection de l'armoire basse tension utilise une enveloppe de protection extérieure de type caisson lumineux brevetée. Les deux faces de l'enveloppe de type caisson lumineux peuvent recevoir des panneaux publicitaires tous temps, équipés de modules LED de petit volume, écologiques et économes en énergie.

La fondation du transformateur souterrain est de type préfabriqué et peut être préfabriquée avec différents matériaux selon les exigences du client.

Principaux paramètres techniques
