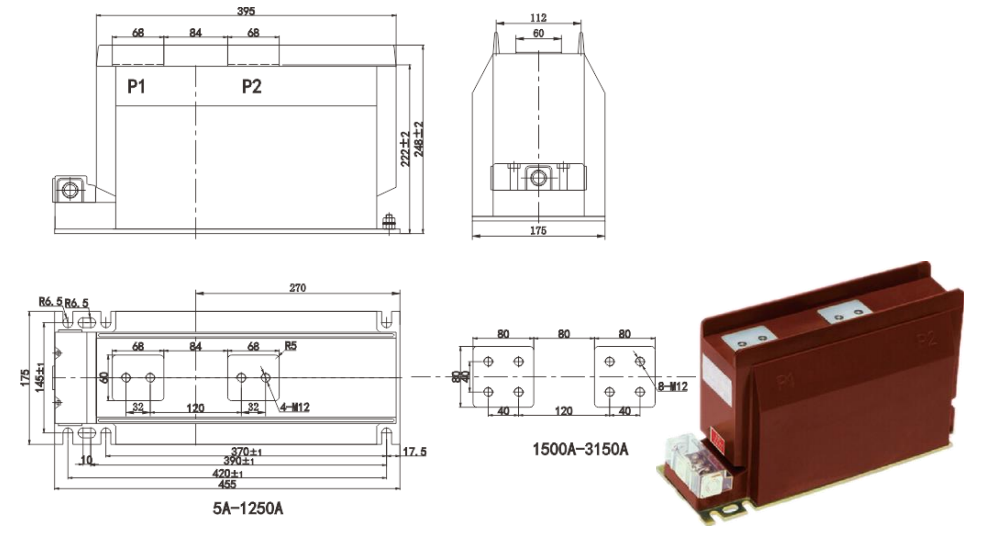

Transformateur de courant de type LZZBJ9-10/175b/4
1. Vue d'ensemble
Ce type de transformateur de courant est une structure de pilier entièrement fermée en résine époxy. Il convient pour une utilisation en intérieur avec des lignes électriques de 50 Hz, une tension nominale de 10 kV et inférieure et des équipements pour la mesure du courant et de l'énergie et la protection électrique. Ce produit est un produit de grande capacité de haute précision, hautement dynamique et thermiquement stable. Le nombre d'enroulements secondaires est de 2 à 4, qui peuvent être combinés à volonté selon différents besoins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.2
Fréquence nominale : 50 Hz
Courant secondaire nominal : 5A ou 1A
Température ambiante : -5℃~+40℃
| Courant primaire nominal (A) |
Combinaison de niveau | Sortie nominale (VA) | Courant thermique à court terme (KA/S) |
Électricité stable dynamique Flux (kA) |
Eau isolée nominale Plat (kV) |
|||
| 0.2S | 0,2 | 0,5 | 5P10 | |||||
| 5-75 | 0.2S/0.5/10P15 0.5/0.5/10P15 0.2S/10P15/10P15 0.2S/0.5/10P10/10P10 |
10 | 10 | 15 | 15 | 150 Iln | 375 I1n | 12/42/75 |
| 100 | 21 | 52,5 | ||||||
| 150-200 | 31,5 | 80 | ||||||
| 300-400 | 45 | 100 | ||||||
| 500-600 | 63 | 100 | ||||||
| 1000-1500 | 80 | 130 | ||||||
| 2000-3150 | 15 | 20 | 80 | 160 | ||||
