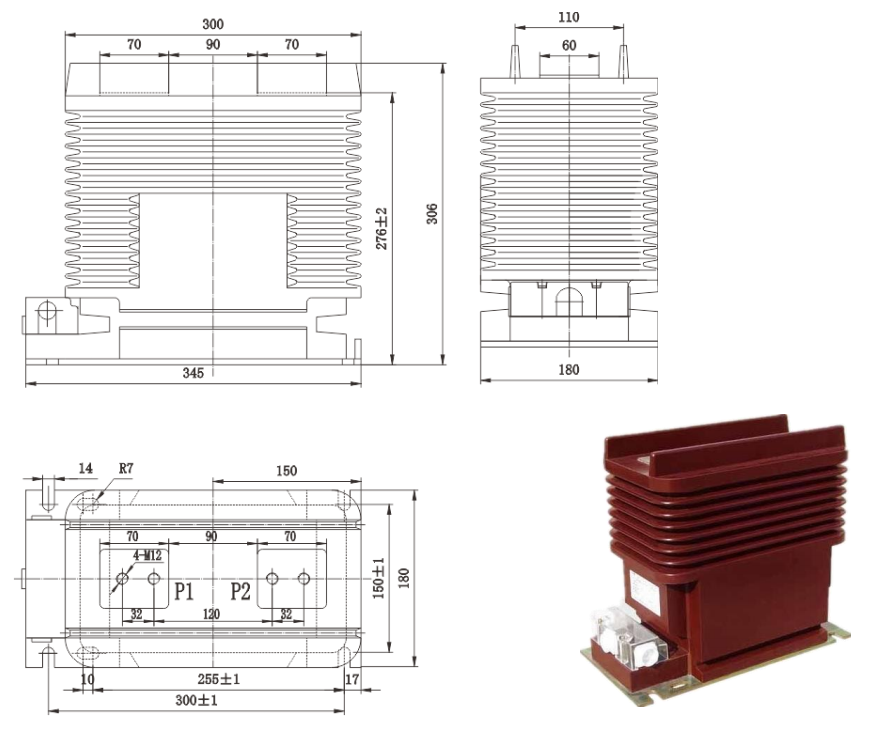

Transformateur de courant de type LZZX-10Q
1. Vue d’ensemble
Ce type de transformateur de courant est une structure de pilier entièrement fermée en fonte de résine époxy, qui convient à la mesure et à la protection du courant et de l’énergie électrique dans les lignes électriques et les équipements avec une tension nominale de 50 Hz et une tension nominale de 10 kV et moins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.2
Fréquence nominale : 50 Hz
Courant secondaire nominal : 5A ou 1A
Température ambiante : -5°C~+40°C
| Électricité primaire nominale Flux (A) |
Combinaison de niveau | Sortie nominale (VA) | Limite précise Facteur de valeur |
Courant thermique à court terme (KA/S) |
Courant de stabilisation dynamique (KA) |
Eau isolée nominale Plat (kV) |
| Classe 0.2S Niveau 0.2 Niveau 0.5 |
||||||
| 50-100 | 0.2S 0.2 0.5 |
1.015 | 10 | 150I1n | 375 I1n | 12/42/75 |
| 150 | 22,5 | 45 | ||||
| 200-600 | 31,5 | 63 |
