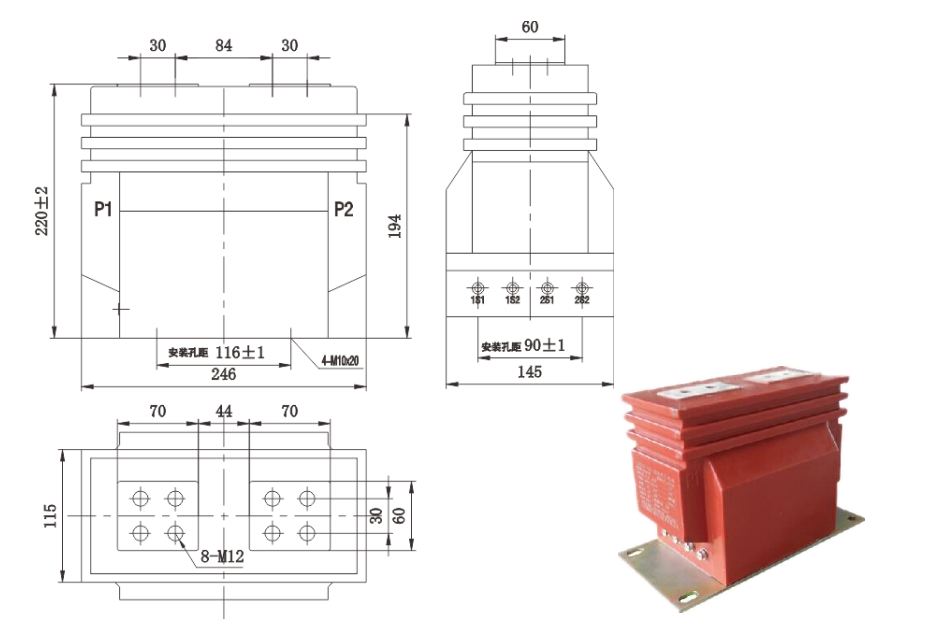

Transformateur de courant de type LFS-10Q
1. Vue d’ensemble
Ce type de transformateur de courant est une structure de pilier entièrement fermée isolée en résine époxy, qui est utilisée pour la mesure du courant et de l’énergie électrique et la protection des relais dans le système d’alimentation CA avec une tension nominale de 10 kV et moins et une fréquence nominale de 50 Hz.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.2
Courant secondaire nominal : 5A ou 1A
Fréquence nominale : 50 Hz
Température ambiante : -5°C~+40°C
| Courant primaire nominal (A) |
Combinaison de niveau | Sortie nominale (VA) | Limite précise Facteur |
Courant thermique à court terme (KA/s) |
Électricité stable dynamique Flux (kA) |
Eau isolée nominale Plat (kV) |
|
| 0.2 0.5 |
10P | ||||||
| 50-250 | 0.2/10P 0.5/10P |
10 | 15 | 10 | 80 I1n | 200 I1n | 12/42/75 |
| 300 | 36 | 80 | |||||
| 400 | 40 | 100 | |||||
| 500-600 | 45 | 100 | |||||
| 750-800 | 50 | 100 | |||||
| 1000 | 63 | 100 | |||||
