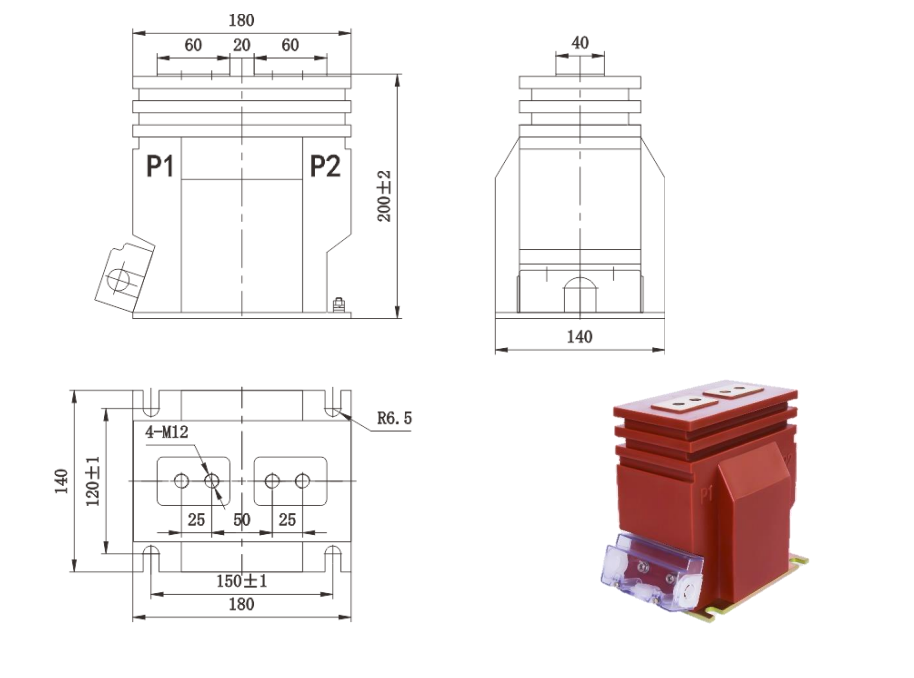

Transformateur de courant de type LZZB9-24/180b/2
1. Vue d’ensemble
Ce type de transformateur de courant est une structure de pilier entièrement fermée avec coulée de résine époxy, qui convient au courant, à la mesure de l’énergie électrique et à la protection des relais dans les lignes électriques et les équipements avec une tension nominale de 50 Hz et une tension nominale de 20 kV et moins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.2
Courant secondaire nominal : 5A ou 1A
Fréquence nominale : 50 Hz
Température ambiante : -5°C~+40°C
| Courant primaire nominal (A) | Combinaison de niveau | Sortie nominale (VA) | Courant thermique à court terme (KA/s) |
Courant de stabilisation dynamique (KA) |
Niveau d'isolation nominale (KV) |
| 20-150 | 0.2/0.5 0.2/10P10 0.5/10P15 |
10/10 10/15 10/10 |
150I1n | 375 I1n | 24/65/125 |
| 200 | 31,5 | 80 | |||
| 300-500 | 45 | 100 | |||
| 600-800 | 0.2/0.5 0.2/10P10 0.5/10P15 |
10/15 10/20 15/15 |
63 | 130 | |
| 1000-1250 | 80 | 130 | |||
| 1500-2000 | 80 | 160 |
