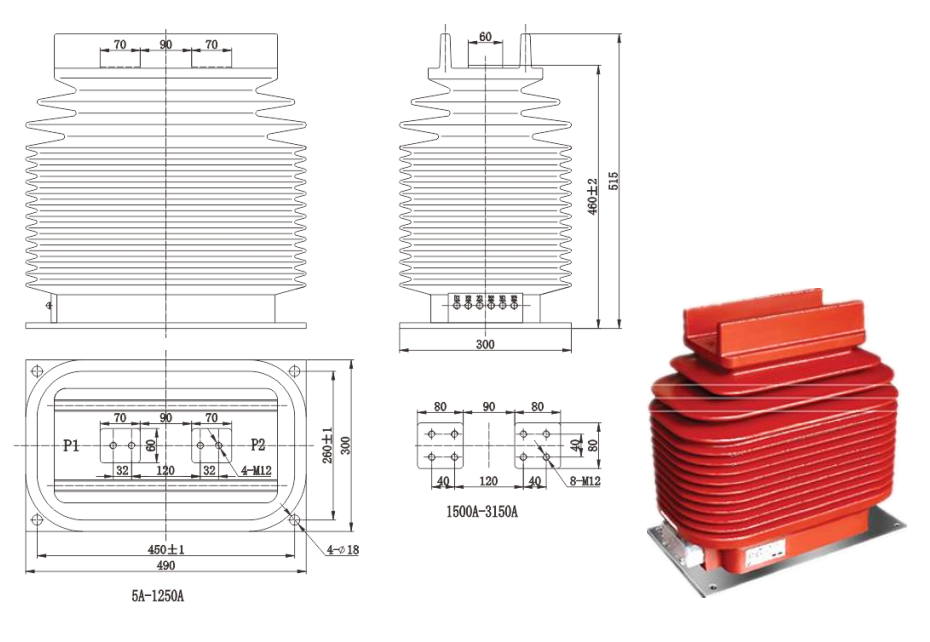

Transformateur de courant de type LZZB9-35D
1. Vue d’ensemble
Ce type de transformateur de courant est une structure de pilier entièrement fermée en coulée de résine époxy, qui convient à la mesure et à la protection par relais du courant et de l’énergie électrique dans les lignes électriques et les équipements avec une tension nominale de 50 Hz et une tension nominale de 35 kV et moins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.2
Courant secondaire nominal : 5A ou 1A
Température ambiante : -5°C~+40°C
Fréquence nominale : 50 Hz
| Noté une fois Courant (A) |
Combinaison de niveau | Sortie nominale (VA) | Courant thermique à court terme (KA/s) |
Électricité stable dynamique Flux (kA) |
Eau isolée nominale Plat (kV) |
|||
| 0,2 | 0,5 | 5P10 | 5P15 | |||||
| 30-100 | 0.2/0.5 0.2/5P 0.5/5P 0.2/0.5/5P 0.2/5P/5P 0.5/5P/5P |
15 | 30 | 50 | 30 | 100I1n | 250I1n | 40.5/95/185 |
| 150 | 31,5 | 80 | ||||||
| 200 | 45 | 90 | ||||||
| 300-500 | 45 | 100 | ||||||
| 600-800 | 30 | 50 | 50 | 40 | 63 | 100 | ||
| 1000-3150 | 80 | 130 | ||||||
