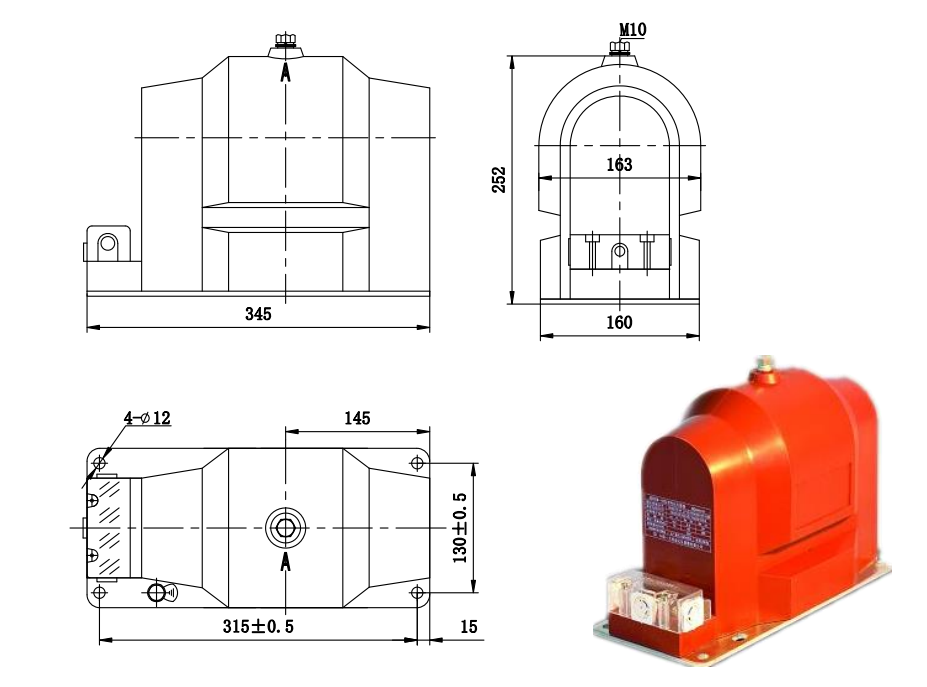

Transformateur de courant de type JDZX9-6、10
1. Vue d’ensemble
Ce type de transformateur de tension est un produit entièrement fermé moulé en résine époxy, qui convient aux systèmes d’alimentation intérieurs avec 50 Hz et une tension nominale de 10 kV et moins, et est connecté entre la phase et la terre pour la mesure de la tension et de l’énergie électrique et la protection des relais.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.3
Température ambiante : -5°C~+40°C
Fréquence nominale : 50 Hz
Niveau de pollution : Classe II
| Modèle | Rapport de tension nominale (kV) | Sortie quadratique nominale (VA) | Sortie thermique limite | Niveau d'isolation nominale | ||||
| Niveau 0.2 | Niveau 0.5 | Niveau 1 | Niveau 3 | 6P | ||||
| JDZX9-6 | 6/ √ 3/3/0.1/ √ 3/0.1/3 | 30 | 80 | 180 | 240 | 100 | 400 | 7.2/30/60 |
| JDZX9-10 | 10/ √ 3/3/0.1/ √ 3/0.1/3 | 12/42/75 | ||||||
| JDZX9-6 | 6/ √ 3/3/0.1/ √ 3/0.1/ √ 3/3/0.1/3 | 15 | 20 | 50 | 100 | 100 | 400 | 7.2/30/60 |
| JDZX9-10 | 10/ √ 3/3/0.1/ √ 3/0.1/ √ 3/3/0.1/3 | 12/42/75 | ||||||
