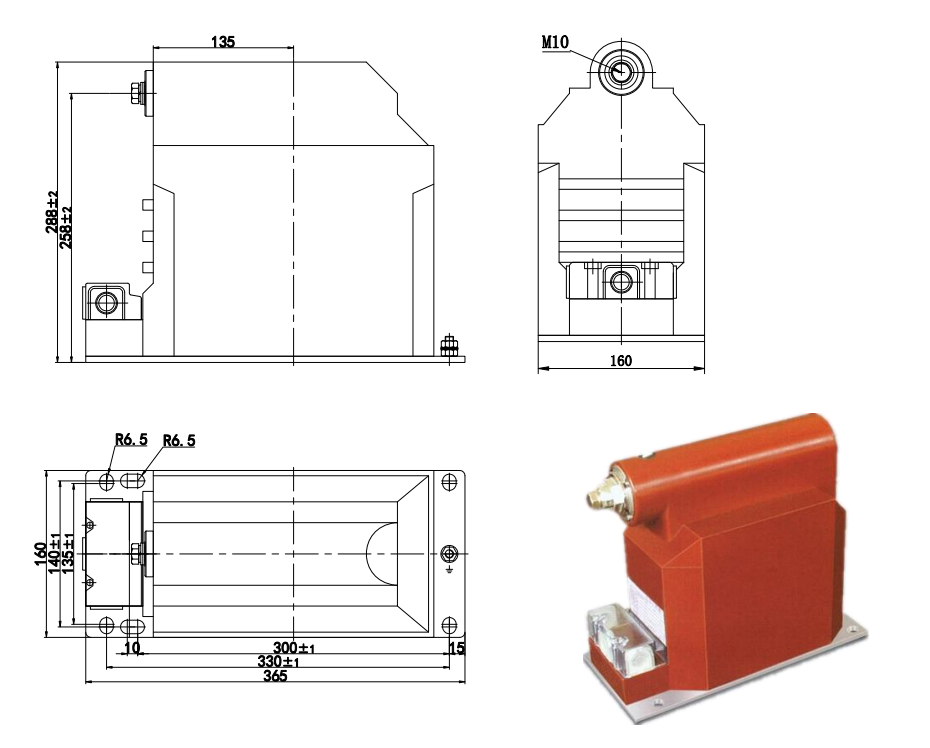

Transformateur de courant de type JDZX10-6、10R
1. Vue d’ensemble
Ce type de transformateur de tension est un produit semi-isolant entièrement fermé en coulée de résine époxy intérieure, qui convient à la mesure et à la protection par relais de la tension d’alimentation et de l’énergie électrique dans le système d’alimentation de 50 Hz et de la tension nominale et inférieure à l’intérieur.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.3
Température ambiante : -5°C~+40°C
Fréquence nominale : 50 Hz
Niveau de pollution : Classe II
| Modèle | Rapport de tension nominale (kV) | Sortie quadratique nominale (VA) | Perte extrême Hors (VA) |
Eau isolée nominale Plat (VA) |
|||
| Niveau 0.2 | Niveau 0.5 | Niveau 1 | 6P | ||||
| JDZX10-6R | 6/ √ 3/3/0.1/ √ 3/0.1/3 | 25 | 50 | 90 | 50 | 400 | 7.2/30/60 |
| JDZX10-10R | 10/ √ 3/3/0.1/ √ 3/0.1/3 | 12/42/75 | |||||
