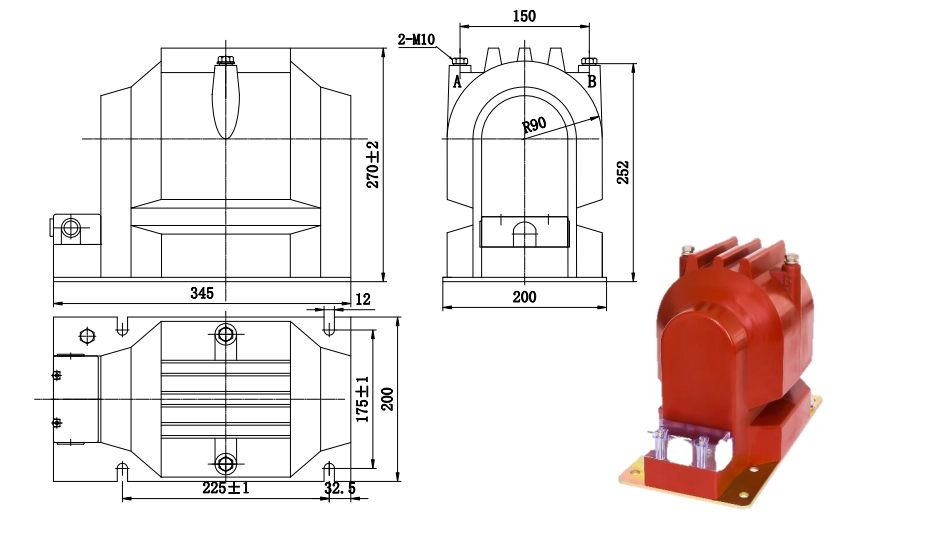

Transformateur de courant de type JDZ(X)11-6、10(G)
1. Vue d’ensemble
Ce type de transformateur de tension est un produit entièrement fermé en coulée de résine époxy intérieure, qui convient à la mesure et à la protection par relais de la tension d’alimentation et de l’énergie électrique dans le système d’alimentation avec 50 Hz et une tension nominale de 10 kV et moins.
2. Le produit est conforme à la norme : GB/T20840.1 et GB/T20840.3
Température ambiante : -5°C~+40°C
Fréquence nominale : 50 Hz
Niveau de pollution : Classe II
| Modèle | Rapport de tension nominale (kV) | Précision et précision Combinaison de niveau |
Sortie quadratique nominale (VA) |
Sortie thermique limite (VA) |
Niveau d'isolation nominale (KV) |
| JDZ11-6 | 6/0.1 | 0.2 0.5 1 3 |
40 100 200 240 |
500 | 7.2/30/60 |
| JDZ11-10 | 10/0.1 | 12/42/75 | |||
| 10/0.1/0.1. | 0.2/0.2 0.2/0.5 0.5/0.5 |
25/25 25/25 60/60 |
|||
| 10/0.1/0.22 | 0.2 0.5 1 |
20 60 120 |
|||
| JDZ11-6G | 6/ √ 3/3/0.1/ √ 3/0.1/ √ 3/3/0.1/3 | 0.2/6P 0.5/6P 1/6P |
20/100 60/100 100/100 |
400 | 7.2/30/60 |
| JDZ11-10G | 10/ √ 3/3/0.1/ √ 3/0.1/ √ 3/3/0.1/3 | 12/42/75 |
