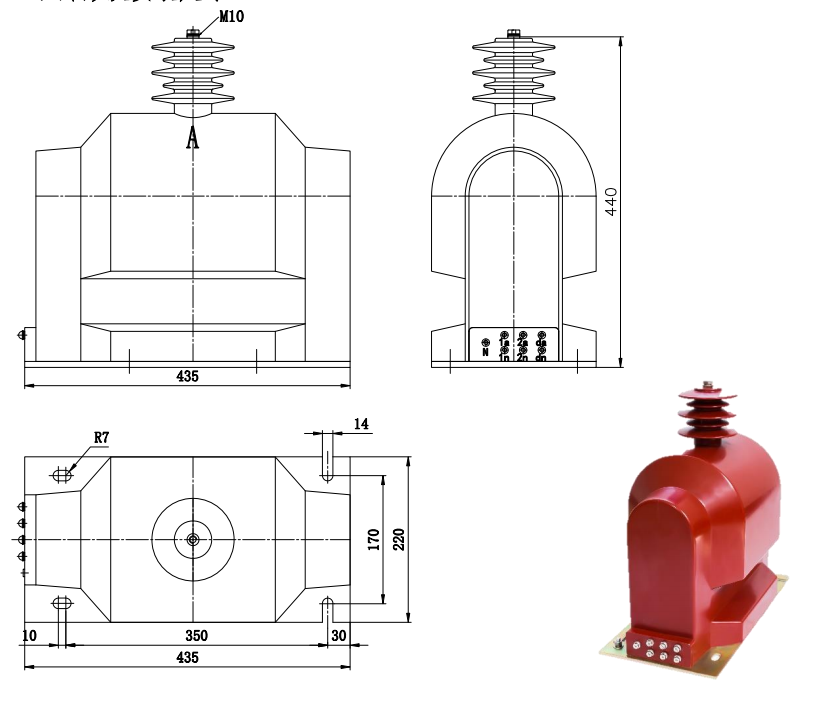

Transformateur de courant de type JDZX9-15、20
1. Vue d’ensemble
Ce type de transformateur de tension est un produit semi-isolé entièrement fermé en coulée de résine à anneau intérieur, qui convient à la mesure et à la protection par relais de la tension d’alimentation et de l’énergie électrique dans le système d’alimentation avec 50 Hz à l’intérieur et une tension nominale de 20 kV et moins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.3
Température ambiante : -5°C~+40°C
Fréquence nominale : 50 Hz
Niveau de pollution : Classe II
| Modèle | Rapport de tension nominale (kV) | Sortie quadratique nominale (VA) | Perte de chaleur extrême Hors (VA) |
Eau isolée nominale Plat (kV) |
||||
| Niveau 0.2 | Niveau 0.5 | Niveau 1 | Niveau 3 | 6P | ||||
| JDZX9-15 | 15/ √ 3/3/0.1/ √ 3/0.1/3 | 80 | 150 | 300 | 500 | 150 | 600 | 18/55/105 |
| JDZX9-20 | 20/ √ 3/3/0.1/ √ 3/0.1/3 | 80 | 150 | 300 | 500 | 150 | 600 | 24/65/125 |
