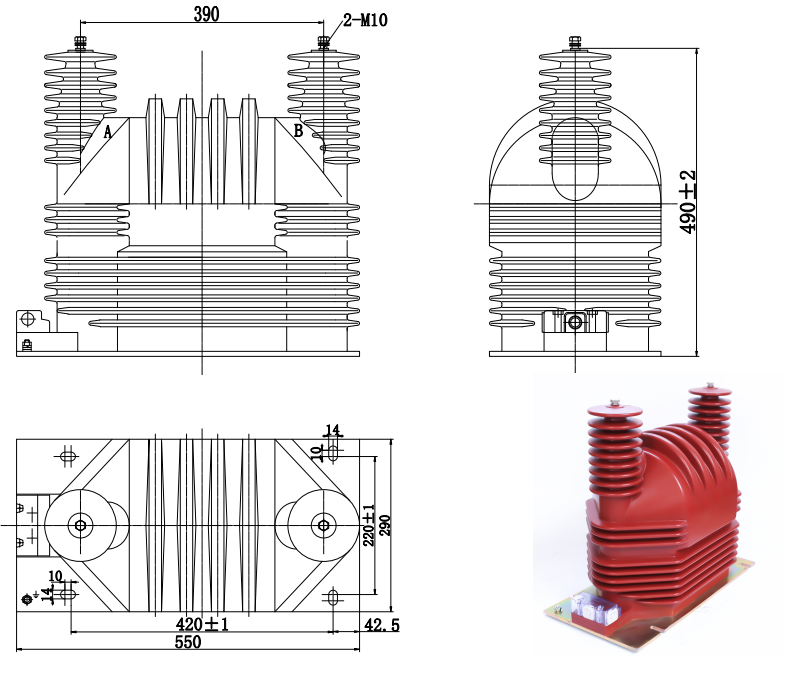

Transformateur de courant de type JDZ(X)9-35(G)
1. Vue d’ensemble
Ce type de transformateur de tension est un produit entièrement fermé avec coulée de résine dans l’anneau intérieur, qui convient à la mesure et à la protection électrique de la tension d’alimentation et de l’énergie électrique dans le système d’alimentation avec 50 Hz intérieur et une tension nominale de 35 kV et moins.
2. Paramètres techniques
Les produits sont conformes aux normes : GB/T20840.1 et GB/T20840.3
Température ambiante : -5°C~+40°C
Fréquence nominale : 50 Hz
Niveau de pollution : Classe II
| Modèle | Rapport de tension nominale (kV) | Sortie quadratique nominale (VA) | Sortie thermique limite (VA) |
Niveau d'isolation nominale (KV) |
||
| Niveau 0.2 | Niveau 0.5 | 6P | ||||
| JDZ9-35 | 35/0.1 | 60 | 120 | 800 | 40.5/95/200 | |
| JDZ9-35 | 35/0.1/0.1 | 60 | 120 | 400 | 40.5/95/200 | |
| JDZ9-35G | 35/ √ 3/3/0.1/ √ 3/0.1/3 | 40 | 80 | 100 | 600 | 40.5/95/200 |
| JDZ9-35G | 35/ √ 3/3/0.1/ √ 3/0.1/ √ 3/3/0.1/3 | 15 | 20 | 100 | 400 | 40.5/95/200 |
