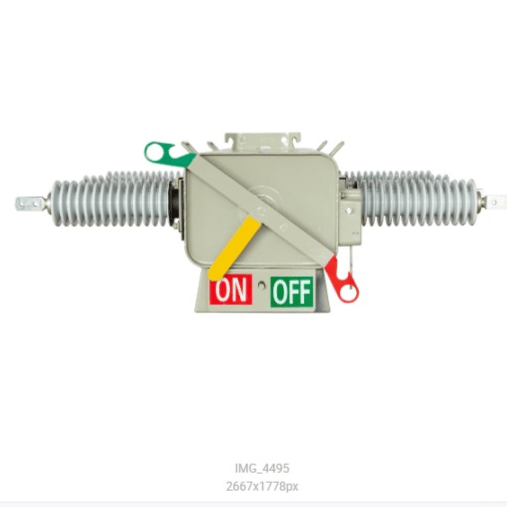

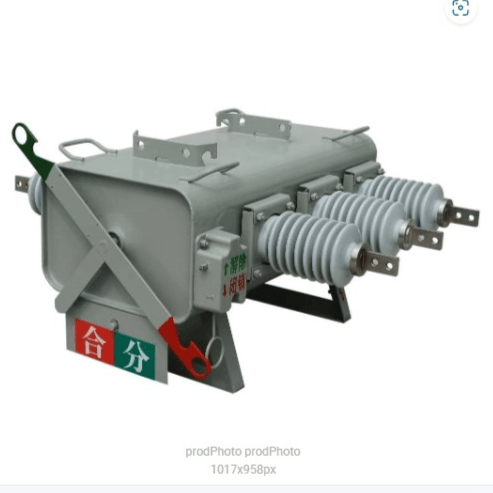

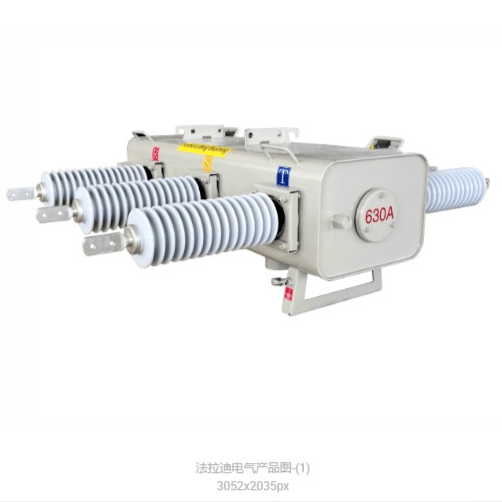

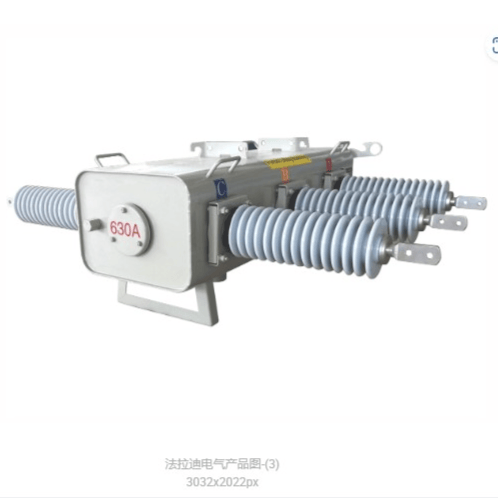

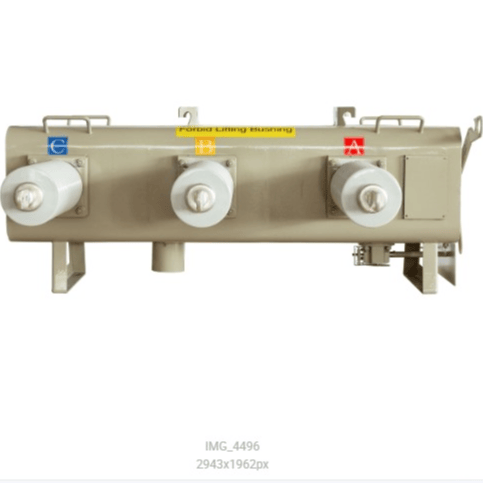

Interrupteur de charge extérieur sur poteau à isolation gazeuse SF6

L'interrupteur de charge sur poteau de la série PGS de type universel convient aux systèmes de tension nominale de 12 kV, 24 kV et 33 kV, avec un courant nominal de 400 A/630 A et une fréquence de 50/60 Hz. Il peut être utilisé pour les opérations sous charge, la coupure des surcharges de ligne ainsi que les opérations d'ouverture et de fermeture des systèmes électriques. Cet interrupteur peut être équipé d'un contrôleur doté des paramètres techniques les plus avancés. Le PGS de type A est un interrupteur de charge manuel, proposé au choix de l'utilisateur ; le PGS de type M est un interrupteur de charge intelligent, également proposé au choix de l'utilisateur. En cas de défaut sur le réseau de distribution, il peut se déclencher automatiquement ; il prend en charge la commande manuelle, la commande électrique et la commande à distance. Le contrôleur électrique est installé dans un boîtier en acier inoxydable et peut être utilisé dans diverses conditions environnementales.

Conditions d'utilisation

1. Température de l'air : température maximale : +40 °C ; température minimale : -20 °C.

2. Humidité : humidité relative moyenne mensuelle : 95 % ; humidité relative moyenne quotidienne : 90 %.

3. Altitude : altitude d'installation maximale : 2500 mètres.

4. L'air ambiant ne doit pas contenir de gaz ou de vapeurs corrosifs ou inflammables significatifs. 5. Absence de vibrations violentes et fréquentes.Fonctions

1. 1. Isolation gazeuse au hexafluorure de soufre (SF6) : le SF6 est un gaz d'isolation électrique non toxique et ininflammable, doté d'excellentes performances d'extinction d'arc.
   2. Diversité des traversées : en plus des traversées en porcelaine standard, une variété de traversées en caoutchouc est également disponible.
   3. État d'ouverture et de fermeture visible : l'indicateur de position des contacts principaux est clairement visible grâce à un code couleur (vert pour l'ouverture, rouge pour la fermeture) ; cet indicateur reste toujours directement connecté au conducteur principal, garantissant une représentation précise de l'état réel du conducteur.
   4. Opération rapide : un système d'opération à accumulation d'énergie par ressort garantit des opérations d'ouverture et de fermeture rapides (moins d'une seconde).
   5.  Peut être équipé d'un contrôleur : le contrôleur électrique est fourni en standard, permettant une opération locale au sol ou une opération à distance depuis le système de contrôle principal via l'écran RTU.
   6. Interrupteur à structure robuste : le corps de l'interrupteur est fabriqué dans des matériaux robustes et résistants à la corrosion, garantissant une longue durée de vie (30 ans) et présentant les caractéristiques des équipements montés sur poteau.
   7. Normes : l'interrupteur est rempli d'une quantité suffisante de gaz SF6 et scellé avant expédition ; il est testé conformément aux normes IEC 60265 et GB 3804.
