Disjoncteur de branchement basse tension extérieur D265t

       La série DSP est une nouvelle génération de disjoncteurs de branchement basse tension lancée par Farady Electric, spécialement conçue pour la protection du côté basse tension des transformateurs de distribution extérieurs. Ce produit utilise l'air comme milieu isolant, adopte une structure d'extinction d'arc à grilles, intègre une unité de déclenchement numérique et un indicateur de charge mécanique, permettant un déclenchement par surcharge cumulative et une surveillance en temps réel de l'état de charge, conformément à la norme HN63-S11. Il s'agit d'une solution de protection compacte et rapidement déployable pour les réseaux aériens de distribution basse tension.

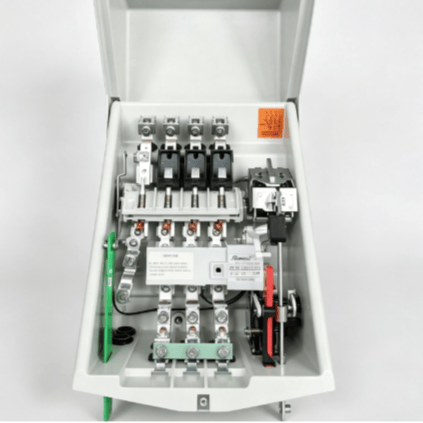

       L'unité de déclenchement prend en charge trois niveaux de capacité configurables (50 kVA, 100 kVA, 160 kVA) pour s'adapter à différentes spécifications de transformateurs ; son seuil de déclenchement par surcharge cumulative peut être réglé finement et en continu via l'aiguille externe de l'indicateur de charge. Sa pince de connexion sans bornier élimine le besoin de sertissage des cosses de câble sur site, simplifiant ainsi les travaux d'installation. Équipée d'une poignée de commande au sol avec fonction de verrouillage par cadenas, elle permet une opération sûre sans avoir à grimper et empêche toute manipulation non autorisée. L'unité offre également deux circuits de sortie pour l'alimentation des charges dérivées, et ses caractéristiques de déclenchement sont calibrées pour assurer une coordination sélective avec les fusibles TPC.

N°	Paramètre technique	Unité	Valeur
1	Norme de référence	/	HN63-S-11
2	Tension nominale	Hz	50
3	Fréquence nominale	A	265
4	Courant nominal	A	6400
5	Nombre de pôles	/	4
6	Nombre de sorties	/	2 sorties
7	Section de câble	mm²	50/150
8	Tension de tenue impulsionnelle/terre 50 Hz Entre les pôles	/	20 kV 10 kV 4 kV
9	Système de commande	/	Manuel
10	Installation	/	Sur poteau

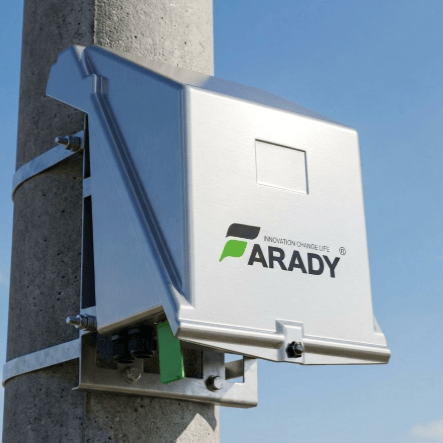

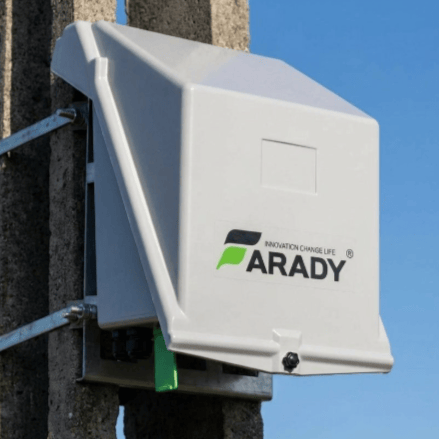

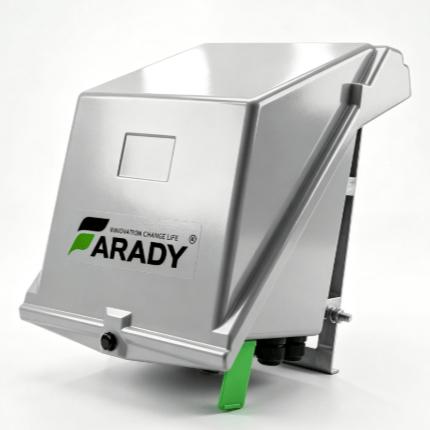

       Les dimensions extérieures du disjoncteur de branchement basse tension de la série DSP sont les suivantes : largeur du corps de 370 mm, profondeur de 335 mm et hauteur totale de 570 mm. L'appareil est doté d'un boîtier en SMC renforcé de fibres de verre, résistant aux intempéries, avec un sommet incliné pour faciliter l'écoulement des eaux ; il est équipé à l'arrière d'un support métallique permettant une installation sur poteau par profilé en U ou par collier ; il comprend des pinces de connexion sans bornier, un mécanisme de liaison inférieur (facilitant la commande au sol), ainsi que des indicateurs de charge cumulative et de position à l'avant pour la surveillance de l'état sur site.
