Régulateur automatique de tension de ligne monophasé CA 13,8 kV
Spécifications techniques

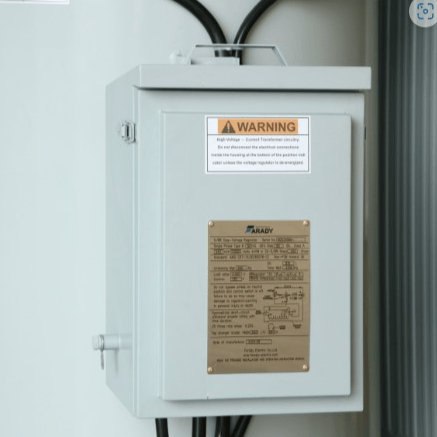

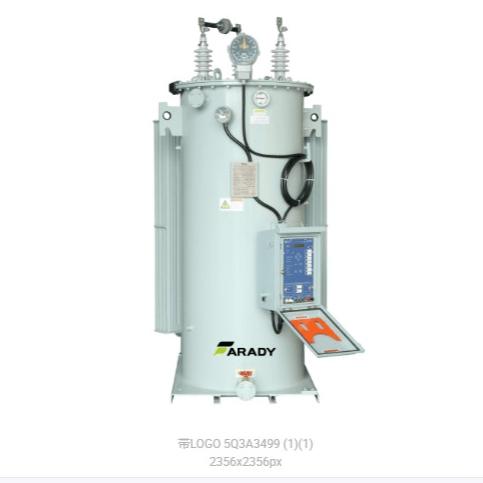

Le régulateur de tension monophasé VR-8 est un autotransformateur à prises sous charge, capable de réguler automatiquement la tension de ligne du réseau de distribution dans une plage de ±10 % grâce à 32 niveaux (environ 5/8 % par niveau).
Ses paramètres nominaux sont les suivants :
1. Tension : de 2500 volts (niveau d'isolation de base de 60 kV, BIL) à 33000 volts (BIL de 200 kV) ;
2. Courant : de 50 A à 1665 A ;
3. Capacité : de 33 kVA à 1000 kVA ;
4. Fréquence : 50 Hz ou 60 Hz.
Toutes les spécifications sont équipées de prises internes de l'enroulement de potentiel et/ou de transformateurs externes de correction du rapport de transformation, afin que chaque régulateur puisse être adapté à une plage déterminée de tensions système.
Le système de commande numérique peut piloter automatiquement le mécanisme de commutation des prises afin de maintenir la tension du système dans la plage définie. Ce système de commande prend en charge la programmation externe, facilitant le réglage précis des limites de commande, et dispose de fonctions avancées répondant aux besoins particuliers de commande, de communication et d'enregistrement des données.

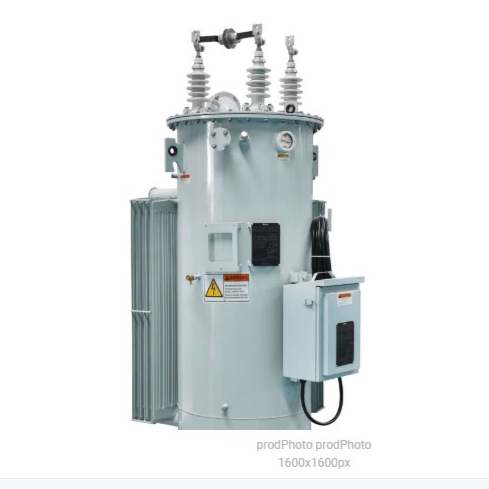

Les régulateurs de tension de type aérien sont équipés de supports destinés au montage sur poteau ainsi que de dispositifs de fixation boulonnés adaptés à une installation sur châssis. Les régulateurs de tension de type poste de transformation sont équipés d'une base rectangulaire de poste. Une plateforme élévatrice peut être fournie en option.
| Niveau de tension（kV） | Courant de charge | KVA |
| 11kV |
219 | 417 |
| 328 | 625 | |
| 437 | 833 | |
| 656 | 1250 | |
| 874 | 1667 | |
| 1093 | 2083 | |
| 1200 | 2477 | |
| 11kV |
274 | 521 |
| 410 | 781 | |
| 546 | 1042 | |
| 874 | 1667 | |
| 1166 | 2222 | |
| 1458 | 2777 | |
| 1750 | 3333 | |
| 33kV |
84 | 480 |
| 167 | 955 | |
| 251 | 1435 | |
| 335 | 1915 | |
| 33kV |
105 | 600 |
| 209 | 1195 | |
| 335 | 1915 | |
| 446 | 2549 |
| Niveau de tension（kV） | Courant de charge | KVA |
| 13.2kV |
219 | 500 |
| 328 | 750 | |
| 437 | 1000 | |
| 656 | 1500 | |
| 874 | 2000 | |
| 1093 | 2500 | |
| 1200 | 2972 | |
| 13.2kV |
274 | 625 |
| 410 | 937 | |
| 546 | 1250 | |
| 874 | 2000 | |
| 1166 | 2667 | |
| 1458 | 3333 | |
| 1750 | 4000 | |
| 34.5kV |
84 | 500 |
| 167 | 1000 | |
| 251 | 1500 | |
| 335 | 2000 | |
| 34.5kV |
105 | 625 |
| 209 | 1250 | |
| 335 | 2000 | |
| 446 | 2667 |
