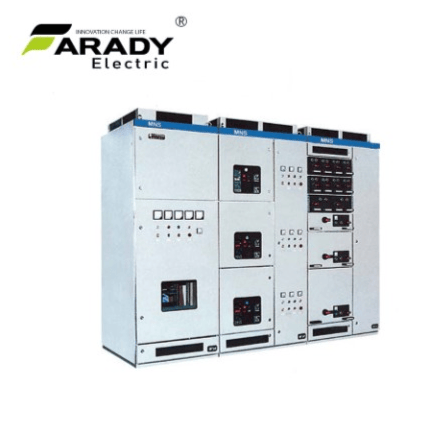

L’appareillage de commutation basse tension à tiroirs MNS (ci-après dénommé « équipement ») est développé sur la base de la série d’armoires basse tension MNS de la société suisse ABB, en adoptant une conception modulaire standard et une optimisation globale. Cet équipement est destiné aux systèmes à courant alternatif de 50 Hz, avec une tension assignée de service ≤ 660 V, et peut être utilisé comme dispositif de commande pour divers équipements de production, de transport, de distribution, de conversion d’énergie électrique et de consommation électrique. Il est largement utilisé dans les systèmes de distribution basse tension de diverses entreprises minières, bâtiments de grande hauteur, hôtels, infrastructures municipales, etc. En plus des applications terrestres conventionnelles, il peut également être utilisé après traitement spécial sur des plateformes de forage pétrolier offshore et dans des centrales nucléaires. Cet équipement est conforme à la norme internationale IEC 439-1 et à la norme nationale GB 7251.1.
1. Structure compacte : occupe un espace réduit et intègre davantage d’unités fonctionnelles.
2. Forte universalité structurelle et grande flexibilité d’assemblage. Les profilés en C avec un module de 25 mm peuvent répondre aux exigences de diverses formes structurelles, niveaux de protection et environnements d’utilisation.
3. Adoption d’une conception modulaire standard permettant de combiner des unités standard de protection, de commande, de raccordement, de contrôle, de réglage, de mesure et d’indication. Les utilisateurs peuvent sélectionner librement les configurations selon leurs besoins. La structure de l’armoire et les unités tiroirs peuvent être assemblées à partir de plus de 200 types de pièces détachées.
4. Excellente sécurité : utilisation importante de composants en plastique technique ignifugé à haute résistance, améliorant efficacement les performances de protection et de sécurité.
5. Excellentes performances techniques : les principaux paramètres atteignent le niveau avancé national.
1. Température de l’air ambiant : -5℃～+40℃, la température moyenne sur 24 heures ne doit pas dépasser +35℃.
2. Conditions atmosphériques : air propre ; à +40℃, l’humidité relative ne doit pas dépasser 50 % ; à des températures plus basses, une humidité relative plus élevée est autorisée, par exemple jusqu’à 90 % à +20℃ ; cependant, en raison des variations de température, une légère condensation peut apparaître.
3. Altitude : ne dépassant pas 2000 mètres.
4. Cet équipement est adapté au transport et au stockage dans une plage de température comprise entre -25℃ et +55℃ ; il peut supporter une température de +70℃ pendant une courte durée (24 heures maximum) ; dans des conditions de température extrêmes, l’équipement ne doit pas subir de dommages irréversibles et doit pouvoir fonctionner normalement dans des conditions normales.
5. Si les conditions de fonctionnement mentionnées ci-dessus ne peuvent pas satisfaire les exigences de l’utilisateur, veuillez contacter le fabricant pour consultation.
6. Si cet équipement est utilisé sur une plateforme de forage pétrolier offshore ou dans une centrale nucléaire, un accord technique séparé doit être signé.
Caractéristiques structurelles
La structure de base de l’armoire de cet équipement adopte une structure d’assemblage combinée. Les éléments structurels de base de l’armoire sont des pièces galvanisées, assemblées et fixées en un châssis de base par des vis autotaraudeuses autobloquantes ou des vis à collet carré de classe 8.8. Selon les besoins de modification du projet, des portes, panneaux d’obturation, cloisons, pièces de montage ainsi que des jeux de barres et unités fonctionnelles correspondants peuvent être ajoutés afin d’assembler un équipement complet. Les composants internes et les dimensions des compartiments adoptent une conception modulaire (unité modulaire e=25 mm).
Principales spécifications techniques
| Tension assignée de service (V) | Courant assigné de service (A) | Courant assigné de tenue de courte durée |
Protection de l’enveloppe et dimensions extérieures | |||
| Jeu de barres horizontal | Barre omnibus verticale | Jeu de barres horizontal | Barre omnibus verticale | |||
| 380, 660 | 660, 1000 | 630-5000 | 800-2000 | 50-100 / 105-250 | 60/130 - 150 | Niveau de protection : IP30, IP40 Dimensions extérieures (H×L×P) : 2200 × 600（800、1000） × 800（1000） |
