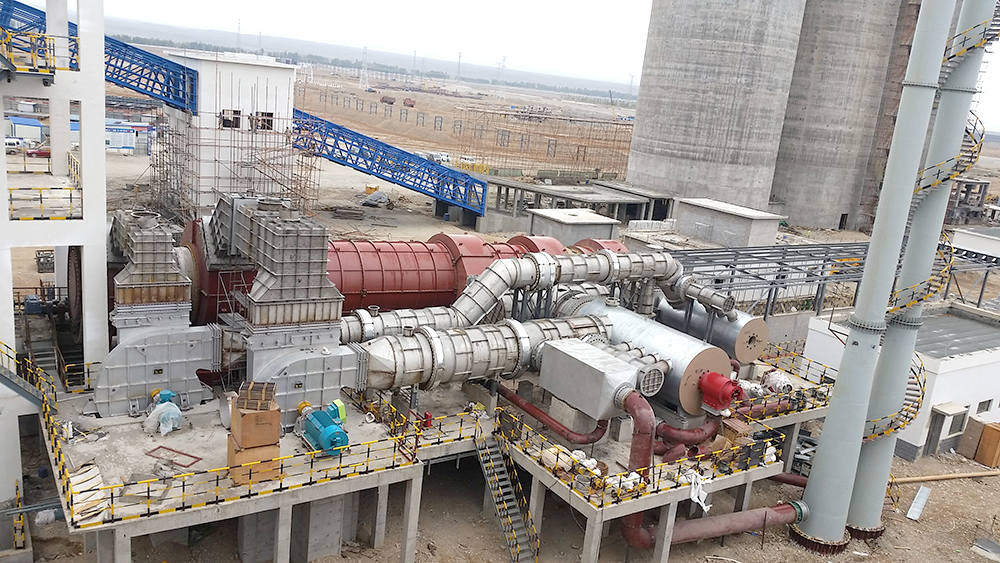

Système de circulation d'air chaud :
Le système d'air chaud est composé du four d'air chaud, du dispositif de combustion, du préchauffeur d'air, du ventilateur d'air, du circuit de gaz, du circuit de gaz d'allumage, du conduit d'air de combustion, du conduit d'admission d'air, du conduit de retour d'air, du conduit d'évacuation des fumées, des vannes, des compensateurs de dilatation et autres équipements et composants structurels, ainsi que des systèmes électriques et de contrôle.
Principe de fonctionnement :
Le gaz brûle dans le four de combustion après avoir été mélangé à une quantité appropriée d'air préchauffé fourni par le ventilateur d'air. Après combustion dans le four d'air chaud, le gaz se mélange, dans la boîte de mélange à volute située à l'arrière du four d'air chaud, avec l'air de retour envoyé par le ventilateur haute température. L'air chaud ainsi formé pénètre, sous l'effet combiné de la pression positive du conduit d'air chaud et de la pression négative à l'arrière du four, par l'orifice d'admission dans l'entrée d'air chaud du four de carbonisation, où il échange indirectement de la chaleur avec les matériaux à travers la paroi du four, puis retourne par le conduit de retour d'air vers l'orifice d'aspiration du ventilateur haute température pour participer à la recirculation. Un conduit d'évacuation des fumées est installé entre la sortie du ventilateur haute température et la boîte de mélange du four d'air chaud, permettant d'évacuer les fumées du système vers l'extérieur ; après récupération d'une partie de la chaleur résiduelle par le préchauffeur d'air, celles-ci sont rejetées par la cheminée.
