ifm lance une nouvelle génération de capteurs de mesure de distance laser OGD, avec une portée de détection allant jusqu'à 4 mètres

fr.wedoany.com Rapport : ifm lance une nouvelle génération de capteurs de mesure de distance laser OGD, dotés d'un boîtier compact et intégrant un système de mesure du temps de vol PMD (dispositif à mélange de photons), avec une portée de détection étendue à 4 mètres. Ce produit est destiné à la détection de distance sur site dans l'automatisation industrielle ; il permet de faire face aux pertes de signal ou aux erreurs causées par les métaux réfléchissants, les matériaux sombres et les objets multicolores, et convient à la détection d'objets en mouvement continu à grande vitesse sur les convoyeurs et dans la manutention de matériaux.

La technologie PMD offre une immunité aux réflexions, une suppression d'arrière-plan et un gain excessif élevé, ce qui permet de faire face aux interférences de la lumière extérieure et aux réflexions d'arrière-plan, et d'offrir une solution de télémétrie numérique hautement fiable pour les lignes d'assemblage, de logistique et d'emballage. La détection OGD n'est pas influencée par l'angle de réflexion ni par la couleur ; elle permet de mesurer de manière stable la hauteur et les interstices de pièces métalliques très réfléchissantes, d'objets sombres à faible réflectivité et de matériaux multicolores ; elle fournit simultanément la valeur de distance et la valeur de réflectivité, ce qui aide à confirmer les dimensions physiques et l'état de la surface des matériaux et améliore la fiabilité des processus.

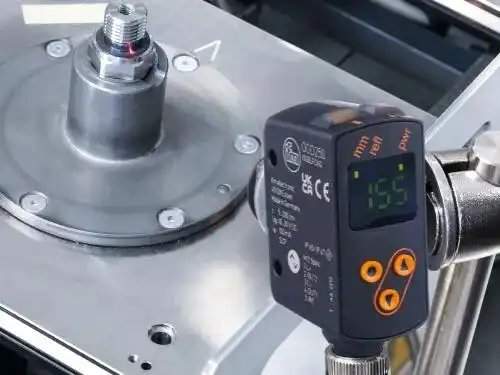

L'OGD est doté d'un filetage M18 ; il peut être configuré directement sur l'appareil, ou via IO-Link ou une commande à 3 boutons, et visualisé par un afficheur bicolore à 8 segments. Il intègre un mode Compa : en le connectant à un maître IO-Link compatible et en utilisant la fonction de sauvegarde & restauration, il est possible de remplacer l'OGD de génération précédente sans reprogrammation extensive. La transmission IO-Link évite les pertes de signal des capteurs analogiques, garantit une haute précision des valeurs mesurées et prend en charge le diagnostic à distance et le paramétrage, ce qui réduit les temps d'arrêt et les coûts de maintenance.

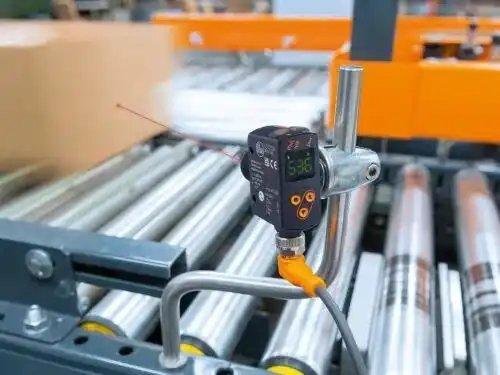

Dans les convoyeurs à rouleaux métalliques, la suppression d'arrière-plan empêche les réflexions des rouleaux métalliques de perturber la détection, tout en permettant de détecter de manière fiable des objets de différentes couleurs. Dans la fonction d'arrêt de convoyeur à deux segments, le premier point de commutation déclenche la décélération et le second arrête le convoyeur. Ce capteur peut remplacer les 2 sources lumineuses généralement nécessaires aux barrières optiques, ce qui réduit les coûts d'achat, d'installation et de câblage ; il peut être incliné pour viser l'objet à détecter et convient à presque toutes les situations de montage.

L'OGD permet de contrôler en ligne avec précision et fiabilité la position et l'orientation de petites pièces brillantes ou à faible réflectivité (telles que des joints toriques, des engrenages), et de détecter des erreurs d'assemblage telles qu'un joint torique de 5 mm d'épaisseur manquant. La détection en cours de production et le contrôle avant le contrôle qualité final permettent d'éviter au maximum les arrêts d'équipement coûteux ou les défauts de lot ; plus une erreur est détectée tôt, plus le coût est faible et plus l'amélioration est rapide.

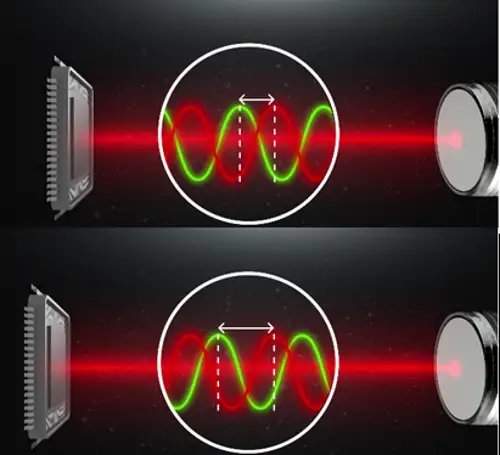

Pour la détection d'objets en mouvement, même sous un éclairage défavorable, les capteurs longue distance OGD détectent de manière fiable les matériaux réfléchissants ou à surface rugueuse (tels que les films), de couleur vive ou sombre ; les données de réflectivité IO-Link permettent de détecter l'encrassement de l'optique et de signaler la nécessité d'un nettoyage. La série OGD utilise la technologie PMD de temps de vol optique : la source laser émet une onde lumineuse, et lorsque celle-ci est réfléchie par la cible, la phase et l'amplitude subissent un décalage, dont l'ampleur est proportionnelle à la distance.

Ce capteur détecte de manière fiable les objets à faible réflectivité, brillants ou noirs ; grâce à la technologie PMD, les objets multicolores tels que les panneaux de particules ou la poitrine de porc sont également détectés de manière fiable ; la technologie laser à suppression d'arrière-plan le rend extrêmement fiable face aux perturbations telles que les mouvements, les réflexions et la lumière extérieure ; il n'est limité ni par la couleur ni par l'angle et s'installe rapidement et facilement.
